Cara Kerja Flow Sensor: Panduan Lengkap untuk Industri dan Aplikasi Rumah Tangga

Flow sensor adalah alat penting yang digunakan di berbagai industri untuk mengukur aliran cairan atau gas dalam sistem. Cara kerja flow sensor sangat bervariasi tergantung pada teknologi yang digunakan, dari sensor mekanis hingga elektronik. Dengan memahami cara kerja flow sensor, pengguna dapat memilih jenis sensor yang sesuai dengan kebutuhan mereka, baik untuk industri berat, manufaktur, pengolahan makanan, atau penggunaan rumah tangga. Artikel ini akan membahas cara kerja flow sensor, jenis-jenis sensor yang umum digunakan, dan aplikasinya dalam berbagai sektor.

Apa Itu Flow Sensor?

Flow sensor, atau sensor aliran, adalah alat yang digunakan untuk mengukur kecepatan dan volume aliran cairan atau gas dalam pipa. Sensor ini mengirimkan sinyal elektronik yang mengindikasikan jumlah aliran, yang kemudian dapat ditampilkan atau diintegrasikan ke dalam sistem kontrol. Penggunaan flow sensor umum dalam industri minyak dan gas, pengolahan makanan, perawatan air, HVAC, dan sektor-sektor lainnya.

Flow sensor sangat penting untuk memantau efisiensi sistem, mendeteksi kebocoran, dan mengontrol proses produksi. Sensor ini bekerja dengan prinsip berbeda berdasarkan jenisnya, mulai dari mekanisme turbin hingga teknologi ultrasonik.

Cara Kerja Flow Sensor Berdasarkan Jenisnya

Berikut adalah cara kerja dari berbagai jenis flow sensor yang paling umum digunakan:

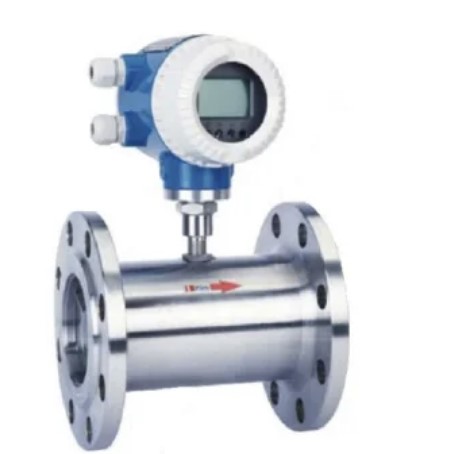

1. Flow Sensor Mekanis

Flow sensor mekanis menggunakan komponen bergerak untuk mengukur aliran fluida. Salah satu contoh yang paling umum adalah turbine flow sensor. Alat ini memiliki turbin kecil di dalamnya yang berputar ketika cairan atau gas mengalir melaluinya. Kecepatan putaran turbin berkaitan langsung dengan kecepatan aliran fluida.

• Cara Kerja Turbine Flow Sensor: Turbine flow sensor bekerja dengan prinsip bahwa semakin tinggi laju aliran, semakin cepat turbin berputar. Sensor ini mengukur laju putaran turbin dan mengubahnya menjadi sinyal elektronik yang mewakili laju aliran.
• Aplikasi: Flow sensor mekanis banyak digunakan di industri minyak dan gas, serta dalam aplikasi pengukuran air.

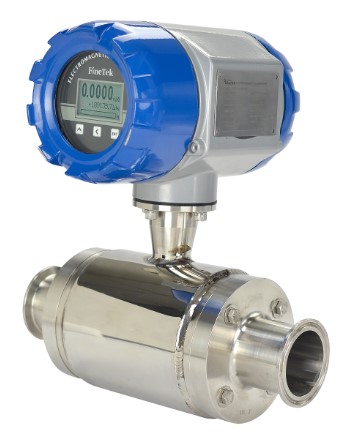

2. Flow Sensor Elektromagnetik

Flow sensor elektromagnetik, atau magnetic flow sensor, menggunakan prinsip Hukum Faraday yang menyatakan bahwa perubahan medan magnet pada suatu fluida yang konduktif akan menghasilkan tegangan. Sensor ini mengukur aliran cairan konduktif dengan mengandalkan induksi elektromagnetik.

• Cara Kerja: Saat cairan konduktif mengalir melalui medan magnet, ia menghasilkan tegangan listrik. Besar tegangan ini sebanding dengan laju aliran fluida. Flow sensor elektromagnetik kemudian mengubah tegangan ini menjadi sinyal aliran.
• Aplikasi: Flow sensor jenis ini biasanya digunakan di sektor pengolahan air dan limbah, serta aplikasi kimia yang membutuhkan pengukuran aliran cairan konduktif.

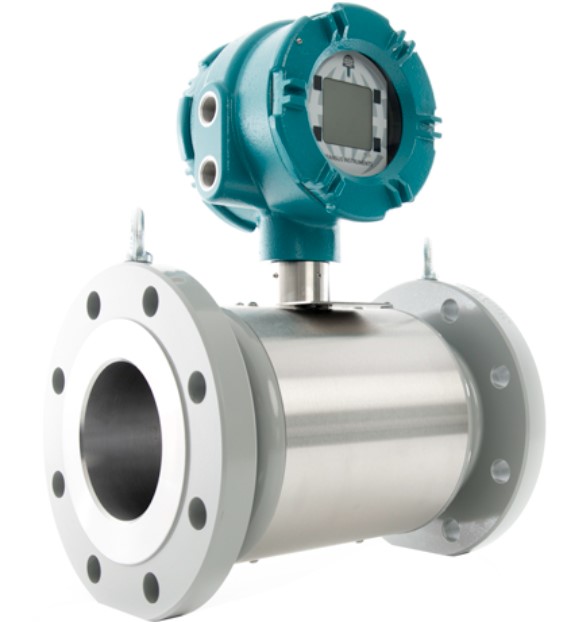

3. Flow Sensor Ultrasonik

Flow sensor ultrasonik mengukur kecepatan aliran cairan atau gas dengan menggunakan gelombang suara ultrasonik. Ada dua jenis utama sensor ultrasonik: transit-time dan doppler.

• Cara Kerja Transit-Time Ultrasonik: Sensor ini mengirimkan gelombang ultrasonik dari satu sisi pipa ke sisi lain. Kecepatan aliran diukur dengan menghitung perbedaan waktu antara gelombang yang dikirim dan yang diterima.
• Cara Kerja Doppler Ultrasonik: Sensor ini menggunakan efek Doppler untuk mengukur kecepatan partikel dalam cairan atau gas. Gelombang ultrasonik dipantulkan oleh partikel dalam aliran dan pergeseran frekuensi digunakan untuk menghitung laju aliran.
• Aplikasi: Flow sensor ultrasonik sering digunakan dalam aplikasi yang membutuhkan pengukuran tanpa kontak langsung dengan fluida, seperti dalam industri medis dan farmasi.

4. Flow Sensor Termal

Flow sensor termal mengukur kecepatan aliran berdasarkan prinsip konduksi panas. Sensor ini dilengkapi dengan elemen pemanas dan sensor suhu.

• Cara Kerja: Saat cairan atau gas mengalir melewati elemen pemanas, perbedaan suhu di sekitar sensor dihitung. Flow sensor termal mengukur perubahan suhu ini dan mengonversinya menjadi kecepatan aliran.
• Aplikasi: Jenis sensor ini sering digunakan dalam pengukuran aliran gas dan banyak diaplikasikan pada sistem ventilasi dan pendingin udara.

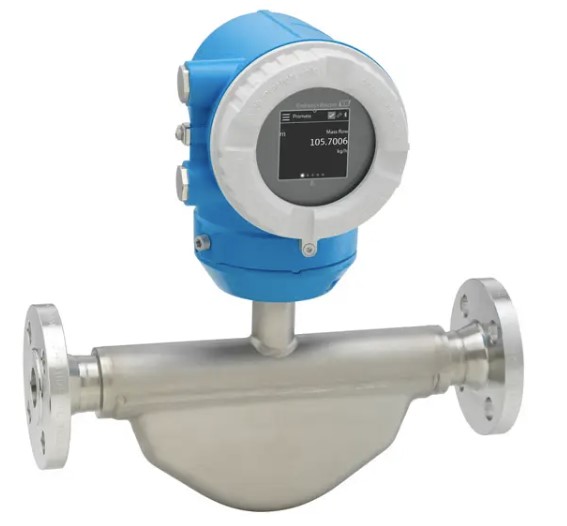

5. Coriolis Flow Sensor

Coriolis flow sensor bekerja berdasarkan prinsip gaya Coriolis. Sensor ini terdiri dari tabung yang berosilasi. Ketika cairan atau gas mengalir melalui tabung yang berosilasi, terjadi gaya yang dapat diukur dan diubah menjadi sinyal aliran.

• Cara Kerja: Aliran fluida menyebabkan perubahan frekuensi osilasi pada tabung. Perubahan ini diukur dan dikonversi menjadi massa aliran fluida.
• Aplikasi: Flow sensor Coriolis sangat presisi dan sering digunakan dalam industri farmasi, makanan dan minuman, serta minyak dan gas untuk pengukuran massa.

 Aplikasi Flow Sensor di Berbagai Industri

Flow sensor digunakan dalam berbagai industri untuk meningkatkan efisiensi dan pengendalian proses. Beberapa aplikasi flow sensor di industri meliputi:

1. Industri Minyak dan Gas
   Di sektor ini, flow sensor digunakan untuk memantau laju aliran minyak, gas, dan bahan bakar lainnya. Pengukuran aliran yang akurat sangat penting untuk menjaga keselamatan dan mencegah kebocoran.

2. Pengolahan Air dan Limbah
   Flow sensor membantu mengukur volume air yang mengalir melalui sistem distribusi. Sensor ini juga digunakan untuk mengontrol proses pengolahan limbah, mengurangi limbah, dan memastikan aliran air yang konsisten.

3. Industri Makanan dan Minuman
   Dalam pengolahan makanan, flow sensor digunakan untuk mengukur aliran cairan dan bahan lainnya. Alat ini membantu memastikan konsistensi produk akhir dan mencegah pemborosan bahan.

4. HVAC (Heating, Ventilation, and Air Conditioning)
   Di sistem HVAC, flow sensor mengukur aliran udara atau cairan pendingin. Ini membantu memastikan kinerja yang optimal dalam sistem pemanasan dan pendinginan bangunan.

5. Medis dan Farmasi
   Flow sensor digunakan untuk mengukur aliran cairan medis dan bahan kimia farmasi. Pengukuran yang akurat sangat penting dalam produksi obat-obatan, terutama yang memerlukan takaran bahan kimia presisi tinggi.

 Keuntungan dan Kelemahan Menggunakan Flow Sensor

Keuntungan

1. Akurasi Tinggi
   Flow sensor modern dirancang untuk memberikan hasil yang akurat, bahkan dalam kondisi aliran yang tidak stabil. Ini sangat penting dalam industri di mana akurasi adalah kunci untuk keselamatan dan kualitas produk.

2. Pemeliharaan Rendah
   Flow sensor, terutama yang menggunakan teknologi tanpa kontak seperti sensor ultrasonik, membutuhkan sedikit pemeliharaan. Ini mengurangi biaya dan meningkatkan waktu operasional.

3. Pemantauan Real-Time
   Banyak flow sensor dilengkapi dengan fitur pemantauan real-time, yang memungkinkan pengguna untuk memonitor aliran cairan atau gas secara langsung dan mendeteksi masalah sejak awal.

Kelemahan

1. Biaya
   Flow sensor tertentu, terutama yang menggunakan teknologi canggih seperti Coriolis dan ultrasonik, bisa cukup mahal. Namun, biaya ini sebanding dengan akurasi dan daya tahan yang ditawarkan.

2. Terpengaruh oleh Jenis Cairan
   Beberapa flow sensor mungkin tidak bekerja secara optimal pada cairan dengan viskositas tinggi atau dengan partikel padat. Jenis sensor yang digunakan harus disesuaikan dengan jenis cairan atau gas yang diukur.

3. Kalibrasi Berkala
   Seperti perangkat pengukuran lainnya, flow sensor memerlukan kalibrasi rutin agar tetap akurat.

Kesimpulan

Memahami cara kerja flow sensor penting untuk memilih alat yang tepat sesuai kebutuhan industri atau rumah tangga. Dengan berbagai jenis flow sensor yang tersedia, dari mekanis hingga ultrasonik, pengguna dapat menemukan solusi yang tepat untuk setiap aplikasi.

Dari pemantauan aliran minyak dan gas, pengolahan air, hingga pengendalian suhu dalam sistem HVAC, flow sensor memainkan peran vital dalam memastikan pengukuran yang akurat dan efisiensi operasional. Dengan memilih flow sensor yang sesuai, Anda dapat mengoptimalkan penggunaan sumber daya, mengurangi biaya, dan meningkatkan efisiensi dalam pengelolaan aliran cairan atau gas.
