Cara Memasang Flow Meter: Panduan Lengkap untuk Pengukuran Akurat di Tahun 2024

Diposting pada 17 December 2024

Flow meter adalah alat penting untuk mengukur aliran cairan, gas, atau uap dalam berbagai aplikasi industri. Namun, untuk mendapatkan pengukuran yang akurat, pemasangan flow meter yang benar sangatlah krusial. Kesalahan pemasangan dapat menyebabkan data yang tidak akurat, gangguan operasional, bahkan kerusakan pada perangkat itu sendiri.

Di artikel ini, Anda akan menemukan panduan langkah demi langkah tentang cara memasang flow meter dengan benar, lengkap dengan tips dan trik yang sesuai dengan standar industri di tahun 2024. Kami juga akan membahas teknologi terbaru yang mempermudah pemasangan flow meter di berbagai sektor.


 Pentingnya Pemasangan Flow Meter yang Tepat

Pemasangan flow meter yang benar bukan hanya tentang memastikan alat bekerja, tetapi juga tentang memaksimalkan efisiensi dan menghindari potensi masalah. Berikut adalah alasan utama mengapa pemasangan yang tepat sangat penting:

  1. Akurasi Pengukuran: Flow meter yang dipasang dengan benar akan memberikan hasil pengukuran yang akurat, yang sangat penting untuk efisiensi operasional.
  2. Kinerja Optimal: Dengan pemasangan yang tepat, alat akan berfungsi sesuai spesifikasi tanpa gangguan.
  3. Menghindari Kerusakan: Kesalahan pemasangan, seperti posisi yang salah atau tekanan berlebih, dapat merusak flow meter dan mempersingkat umur alat.
  4. Kepatuhan Standar: Banyak industri memiliki regulasi ketat terkait pengukuran aliran, dan pemasangan yang benar membantu memenuhi persyaratan tersebut.

 Jenis Flow Meter dan Cara Pemasangan yang Berbeda

Sebelum memasang flow meter, penting untuk memahami bahwa setiap jenis flow meter memiliki kebutuhan pemasangan yang berbeda. Berikut adalah beberapa jenis flow meter dan pendekatan pemasangannya:

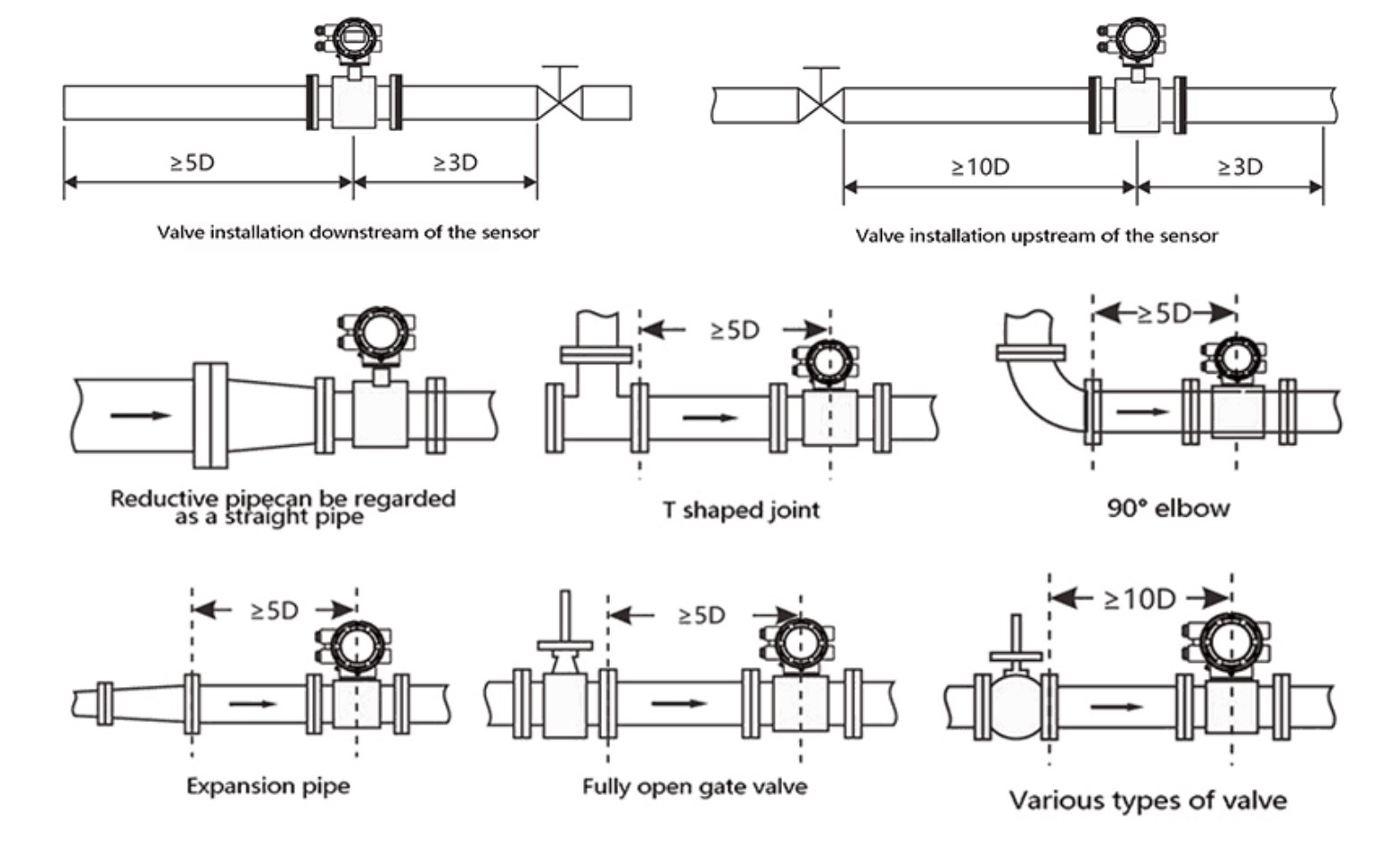

1. Positive Displacement (PD) Flow Meter


  • Cara Kerja: Mengukur aliran dengan menjebak volume tetap cairan dalam ruang tertentu.
  • Tips Pemasangan:
    • Pastikan pipa bersih dari kotoran atau partikel sebelum pemasangan.
    • Pasang pada jalur pipa yang bebas dari getaran untuk menghindari gangguan pengukuran.
    • Gunakan filter untuk mencegah partikel besar masuk ke dalam flow meter.
  • Source: https://sino-inst.com/installation-instructions-for-electromagnetic-flowmeters/

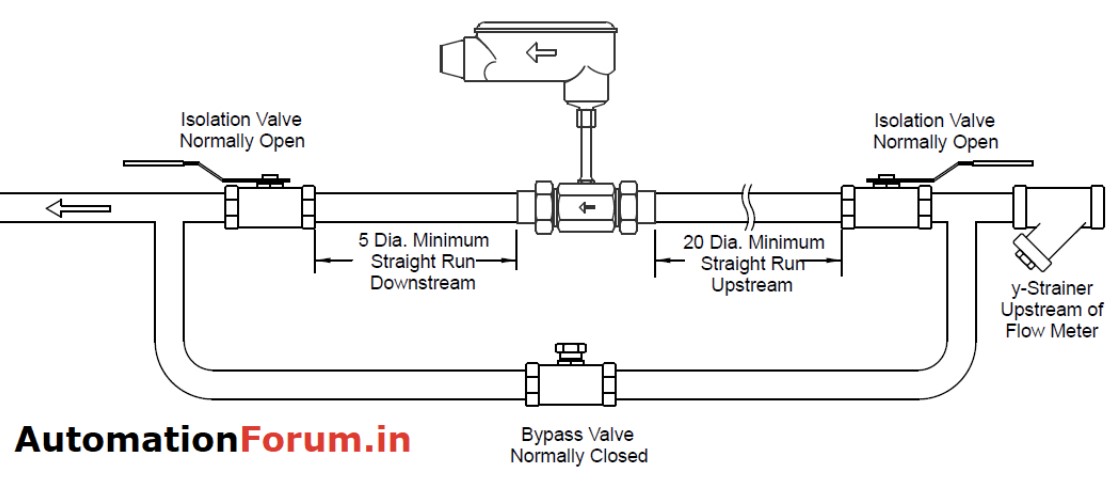

2. Turbine Flow Meter


  • Cara Kerja: Menggunakan rotor yang berputar sebanding dengan kecepatan aliran cairan.
  • Tips Pemasangan:
    • Pasang di pipa yang lurus, dengan panjang pipa lurus minimal 10 kali diameter pipa sebelum dan 5 kali setelah flow meter.
    • Hindari pemasangan di dekat tikungan atau katup untuk mencegah turbulensi.
  • Source: https://automationforum.co/turbine-flow-meter-installation-guidelines/

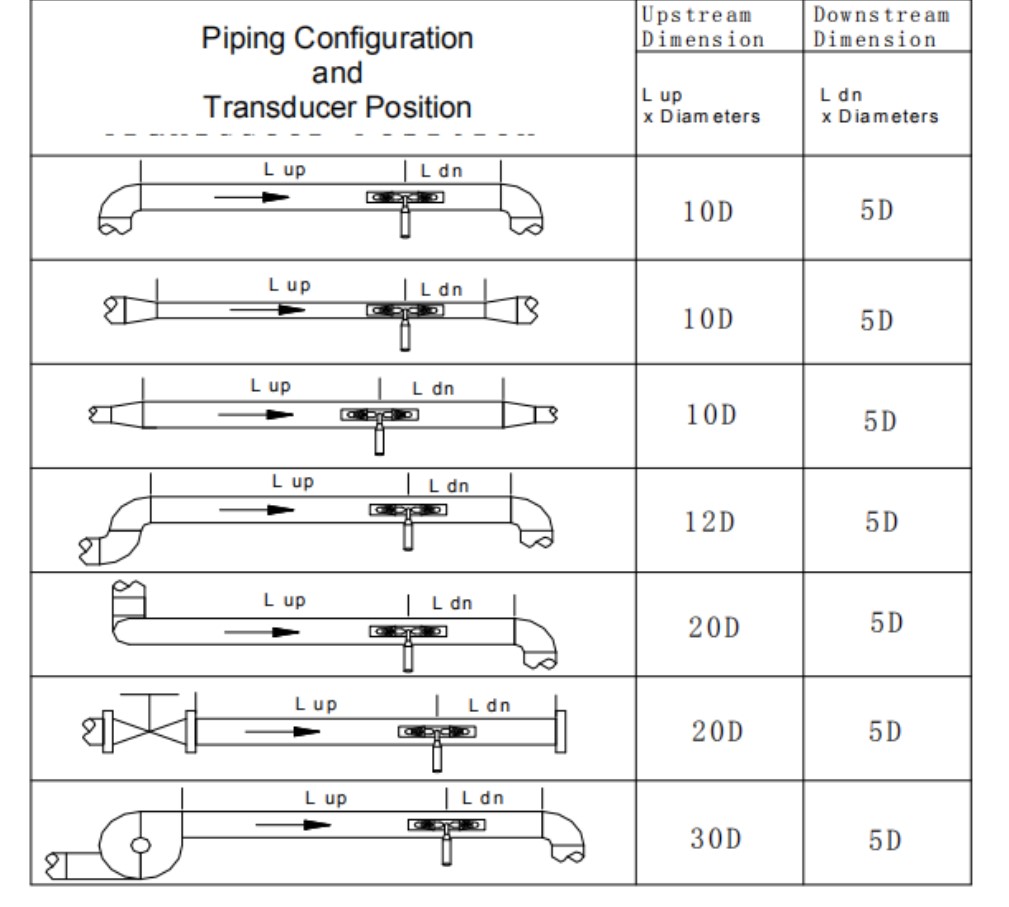

3. Ultrasonic Flow Meter


  • Cara Kerja: Menggunakan gelombang ultrasonik untuk mengukur kecepatan aliran fluida.
  • Tips Pemasangan:
    • Pastikan permukaan pipa bersih sebelum memasang transduser.
    • Tempatkan di lokasi tanpa banyak gangguan mekanis atau getaran.
    • Untuk model clamp-on, pastikan sensor dipasang rapat ke pipa tanpa celah.
  • Source: https://zeroinstrument.com/ultrasonic-flow-meter-installation-guidelines/

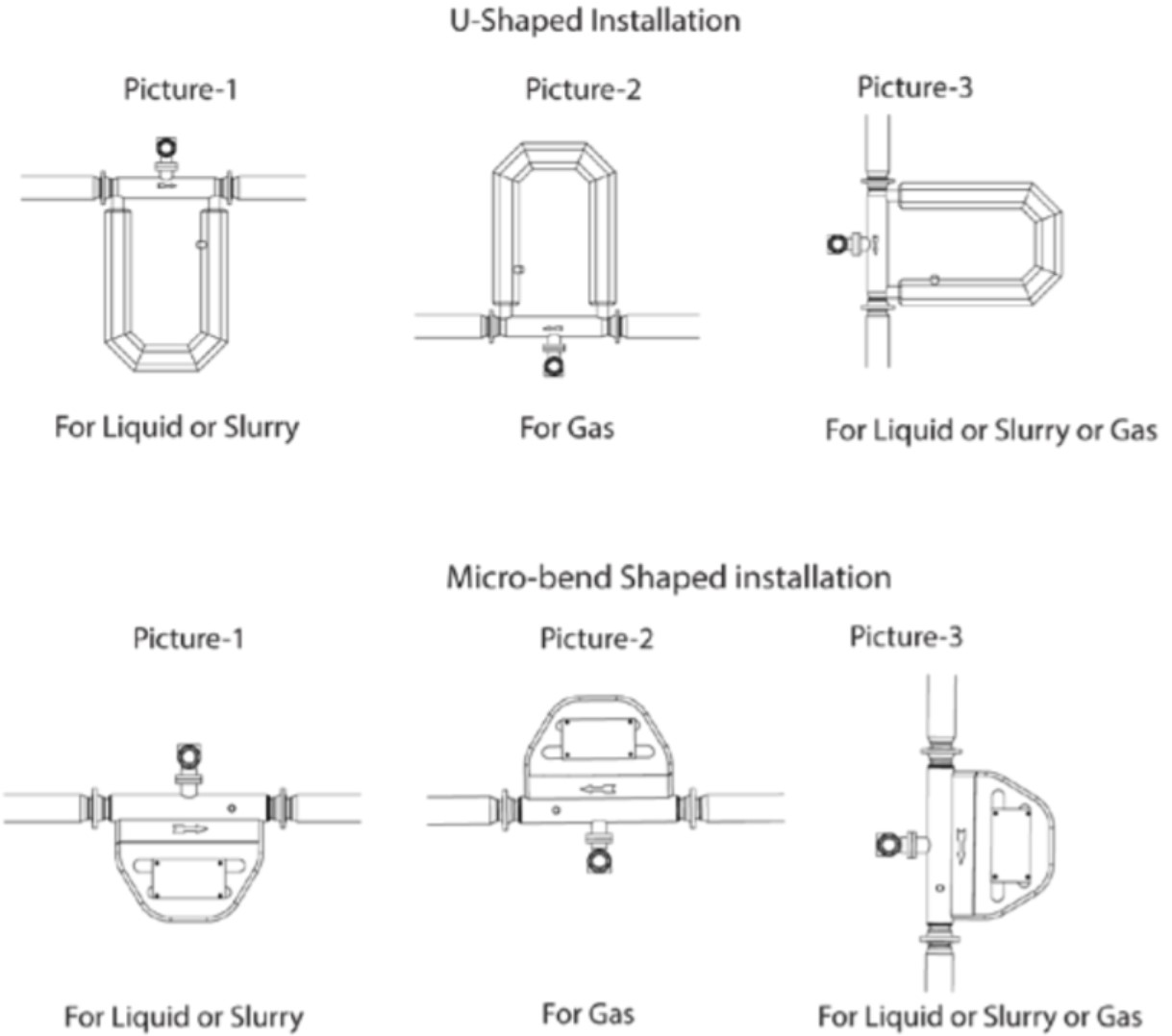

4. Coriolis Flow Meter


  • Cara Kerja: Mengukur massa aliran berdasarkan efek Coriolis.
  • Tips Pemasangan:
    • Pasang pada pipa dengan aliran penuh untuk mendapatkan hasil yang akurat.
    • Hindari pemasangan di lokasi dengan banyak getaran atau tekanan yang berfluktuasi.
    • Kalibrasi alat secara rutin setelah pemasangan.

  Panduan Langkah-Langkah Cara Memasang Flow Meter

Berikut adalah langkah-langkah umum yang dapat diterapkan untuk memasang flow meter, terlepas dari jenisnya:

1. Persiapkan Lokasi Pemasangan

  • Pastikan pipa dalam kondisi bersih, bebas dari kotoran, korosi, atau partikel.
  • Pilih lokasi pemasangan yang stabil dan mudah diakses untuk perawatan.
  • Hindari lokasi dengan tekanan berlebih, suhu ekstrem, atau getaran tinggi.

2. Pilih Arah Aliran yang Tepat

  • Perhatikan tanda arah aliran (flow direction) pada flow meter. Pastikan alat dipasang sesuai arah aliran cairan atau gas dalam pipa.
  • Kesalahan pemasangan arah aliran dapat menyebabkan pembacaan yang salah atau bahkan kerusakan alat.

3. Pastikan Koneksi Pipa Sesuai

  • Gunakan konektor yang sesuai dengan jenis flow meter dan ukuran pipa.
  • Periksa bahwa semua koneksi terpasang dengan rapat untuk menghindari kebocoran.
  • Jika menggunakan flow meter digital, pastikan kabel listrik dan sinyal terpasang dengan benar.

4. Pasang Flow Meter di Lokasi yang Stabil

  • Tempatkan flow meter di jalur pipa yang stabil, jauh dari tikungan tajam, katup, atau sumber turbulensi lainnya.
  • Pastikan pipa memiliki panjang lurus yang cukup sebelum dan sesudah flow meter sesuai rekomendasi produsen.

5. Lakukan Pengujian Awal

  • Sebelum menggunakan flow meter secara penuh, lakukan pengujian awal untuk memastikan alat berfungsi dengan baik.
  • Periksa apakah pembacaan flow meter konsisten dengan perkiraan aliran.
  • Jika ada kebocoran atau hasil pengukuran yang tidak sesuai, periksa ulang pemasangan.

6. Kalibrasi Flow Meter

  • Setelah pemasangan, lakukan kalibrasi sesuai panduan produsen.
  • Kalibrasi penting untuk memastikan akurasi pengukuran sejak awal penggunaan.

Tips dan Trik Pemasangan Flow Meter di Tahun 2024

Dengan perkembangan teknologi di tahun 2024, ada beberapa tips tambahan yang dapat membantu Anda dalam memasang flow meter:

1. Manfaatkan Teknologi IoT

Flow meter modern sering dilengkapi dengan konektivitas IoT. Gunakan fitur ini untuk memantau pengukuran secara real-time dan memeriksa kondisi alat setelah pemasangan.

2. Gunakan Alat Diagnostik

Beberapa flow meter memiliki fitur diagnostik bawaan untuk mendeteksi kesalahan pemasangan. Manfaatkan fitur ini untuk memastikan pemasangan yang benar.

3. Konsultasikan dengan Ahli

Jika ragu, jangan ragu untuk berkonsultasi dengan teknisi atau distributor flow meter, seperti PT Ferindo Energi Instrumen, untuk memastikan pemasangan yang optimal.

4. Lakukan Perawatan Berkala

Setelah pemasangan, pastikan flow meter dirawat secara rutin untuk menjaga akurasi dan umur alat. Bersihkan filter, periksa koneksi, dan lakukan kalibrasi berkala.


 Mengapa Memilih Flow Meter dari PT Ferindo Energi Instrumen?

PT Ferindo Energi Instrumen adalah penyedia flow meter terpercaya di Indonesia, menawarkan berbagai jenis flow meter berkualitas tinggi yang cocok untuk berbagai aplikasi industri. Produk-produk yang tersedia dirancang untuk kemudahan pemasangan dan performa maksimal.

Keunggulan PT Ferindo:

  1. Beragam Pilihan Flow Meter: Mulai dari ultrasonic, turbine, hingga Coriolis, semuanya tersedia dengan spesifikasi lengkap.
  2. Panduan Pemasangan Profesional: Tim teknisi Ferindo siap membantu Anda dalam instalasi flow meter.
  3. Layanan Kalibrasi dan Perawatan: Menyediakan dukungan penuh untuk memastikan alat bekerja optimal.
  4. Garansi Produk Hingga 2 Tahun: Memberikan perlindungan tambahan untuk investasi Anda.

Kunjungi ferindo.id untuk mengetahui lebih lanjut tentang produk dan layanan terbaik dari PT Ferindo Energi Instrumen.


 Kesimpulan

Pemasangan flow meter yang benar adalah langkah penting untuk memastikan akurasi pengukuran dan efisiensi operasional. Dengan mengikuti panduan di atas, Anda dapat memastikan flow meter Anda berfungsi dengan optimal sesuai kebutuhan industri Anda. Di tahun 2024, teknologi modern seperti IoT semakin mempermudah instalasi dan pemantauan flow meter.

Jika Anda mencari flow meter berkualitas tinggi dengan panduan pemasangan profesional, PT Ferindo Energi Instrumen adalah pilihan terbaik. Dengan pengalaman dan dukungan teknis yang andal, Ferindo siap membantu memenuhi kebutuhan pengukuran aliran Anda dengan solusi terbaik.
