Coriolis Flow Meter adalah jenis alat pengukur aliran yang sangat akurat dan andal untuk mengukur massa aliran fluida, baik itu cairan maupun gas. Dengan teknologi berbasis efek Coriolis, alat ini digunakan dalam berbagai sektor industri yang membutuhkan pengukuran aliran yang sangat presisi, seperti industri kimia, farmasi, makanan, dan minyak & gas. Artikel ini akan membahas pengertian Coriolis Flow Meter, cara kerjanya, jenis-jenis, serta aplikasinya dalam industri.
Apa Itu Coriolis Flow Meter?
Coriolis Flow Meter adalah alat pengukur aliran massa yang menggunakan efek Coriolis untuk mendeteksi aliran fluida melalui pipa. Flow meter ini bekerja dengan prinsip bahwa ketika fluida melewati tabung yang berosilasi, aliran fluida menyebabkan perubahan dalam frekuensi atau fase osilasi tabung. Perubahan ini diukur dan diubah menjadi nilai aliran massa.
Coriolis Flow Meter dikenal karena akurasi dan keandalannya yang tinggi dalam mengukur aliran massa fluida, terutama fluida dengan viskositas tinggi. Berbeda dengan flow meter volumetrik, Coriolis Flow Meter mengukur massa fluida yang melewati alat, sehingga menghasilkan pengukuran yang lebih akurat bahkan ketika densitas fluida berubah-ubah.
Prinsip Kerja Coriolis Flow Meter
Prinsip kerja Coriolis Flow Meter didasarkan pada gaya Coriolis, sebuah fenomena fisik yang terjadi ketika massa bergerak melalui tabung yang berosilasi. Berikut cara kerja utama dari Coriolis Flow Meter:
Oscillation of the Tube (Osilasi Tabung)
Di dalam Coriolis Flow Meter terdapat satu atau lebih tabung yang berosilasi atau bergetar dengan frekuensi tertentu. Ketika fluida mengalir melalui tabung yang berosilasi, gaya Coriolis yang dihasilkan oleh aliran fluida menyebabkan perubahan frekuensi atau fase osilasi.
Detection of Phase Shift (Deteksi Pergeseran Fase)
Sensor khusus di dalam flow meter mendeteksi pergeseran fase atau frekuensi osilasi tabung. Pergeseran ini kemudian diukur untuk menghitung laju aliran massa fluida.
Conversion to Mass Flow Rate (Konversi ke Laju Aliran Massa)
Pergeseran fase dikonversi menjadi nilai aliran massa fluida yang melewati tabung. Beberapa Coriolis Flow Meter juga mampu mengukur densitas dan suhu fluida, sehingga memberikan informasi yang lebih lengkap tentang karakteristik fluida.
Karena langsung mengukur massa, Coriolis Flow Meter tidak dipengaruhi oleh perubahan densitas, suhu, atau tekanan fluida, menjadikannya pilihan ideal untuk aplikasi yang memerlukan akurasi tinggi.
Jenis-Jenis Coriolis Flow Meter
Berikut beberapa jenis Coriolis Flow Meter yang umum digunakan dalam industri:
Single Tube Coriolis Flow Meter
Flow meter ini menggunakan satu tabung osilasi untuk mengukur aliran massa. Karena hanya memiliki satu tabung, alat ini memiliki desain yang lebih sederhana dan ideal untuk cairan yang bersih.

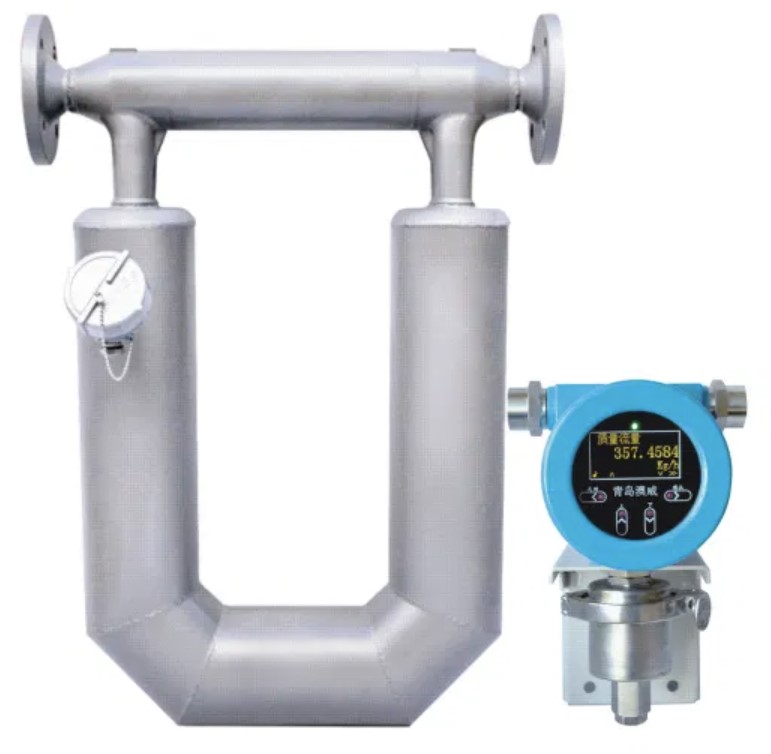

Dual Tube Coriolis Flow Meter
Dual tube Coriolis Flow Meter menggunakan dua tabung osilasi yang bekerja bersamaan untuk meningkatkan sensitivitas dan akurasi pengukuran. Jenis ini sangat cocok untuk fluida yang lebih kental atau cairan yang mengandung partikel.

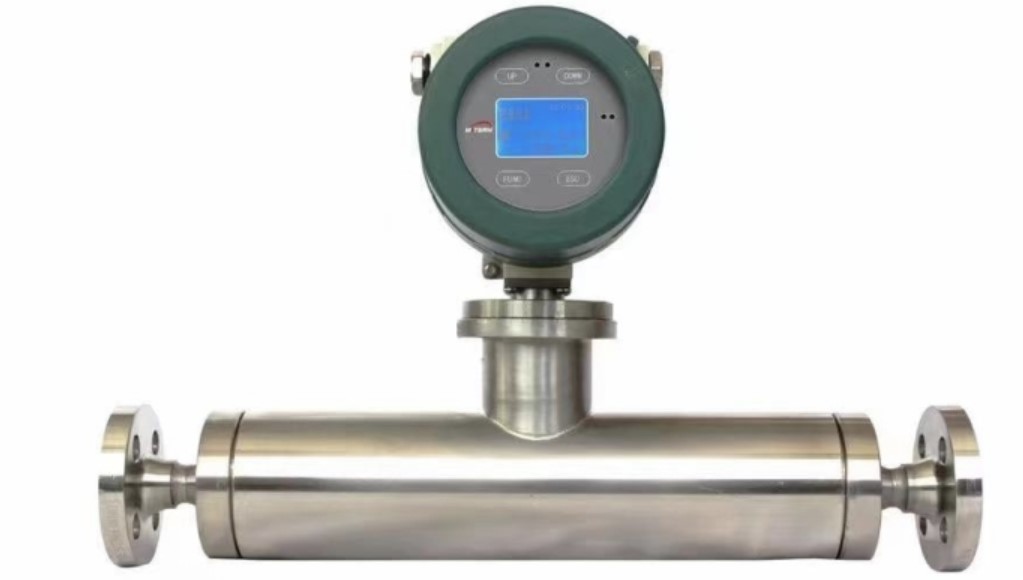

Straight Tube Coriolis Flow Meter
Berbeda dengan desain melengkung atau berbentuk U, straight tube Coriolis Flow Meter menggunakan tabung lurus, yang meminimalisir penumpukan atau deposit di dalam tabung. Jenis ini cocok untuk fluida kental dan aplikasi yang memerlukan sanitasi tinggi, seperti pengolahan makanan dan minuman.
Aplikasi Coriolis Flow Meter dalam Industri
Coriolis Flow Meter sangat serbaguna dan dapat digunakan dalam berbagai sektor industri yang memerlukan pengukuran massa aliran yang presisi tinggi. Berikut beberapa aplikasi utamanya:
Industri Minyak dan Gas
Dalam industri minyak dan gas, Coriolis Flow Meter digunakan untuk mengukur aliran minyak mentah, gas alam, serta produk olahan lainnya. Alat ini memberikan pengukuran massa aliran yang akurat tanpa dipengaruhi oleh perubahan suhu atau tekanan, menjadikannya pilihan ideal untuk mengukur fluida dengan densitas bervariasi.
Pengolahan Makanan dan Minuman
Di industri makanan dan minuman, Coriolis Flow Meter digunakan untuk mengukur bahan cair dengan tingkat viskositas yang tinggi atau cairan yang sensitif. Kemampuan untuk memberikan pengukuran yang higienis menjadikannya pilihan populer dalam aplikasi produksi minuman, minyak sayur, dan produk susu.
Industri Kimia dan Farmasi
Industri kimia dan farmasi membutuhkan akurasi tinggi dalam pengukuran aliran bahan kimia dan farmasi. Coriolis Flow Meter menawarkan kemampuan pengukuran yang presisi dengan toleransi kesalahan yang sangat kecil, ideal untuk menjaga komposisi produk yang konsisten.
Pengolahan Air dan Limbah
Dalam pengolahan air dan limbah, Coriolis Flow Meter membantu mengukur aliran air bersih maupun air limbah yang memiliki tingkat kotoran atau padatan tertentu. Alat ini membantu perusahaan pengolahan air menjaga kualitas produk akhir dan mematuhi standar lingkungan.
Keuntungan dan Kelemahan Menggunakan Coriolis Flow Meter
Akurasi Tinggi
Coriolis Flow Meter menawarkan akurasi pengukuran yang sangat tinggi, bahkan dalam kondisi aliran yang tidak stabil atau fluida yang kental.
Mengukur Massa dan Densitas Langsung
Coriolis Flow Meter mengukur aliran massa secara langsung dan dapat memberikan informasi tentang densitas fluida, sehingga mengurangi kesalahan pengukuran akibat perubahan densitas.
Pemeliharaan Rendah
Flow meter ini tidak memiliki komponen bergerak, sehingga memerlukan perawatan yang minim dan memiliki daya tahan yang tinggi.
Tidak Terpengaruh oleh Variasi Suhu dan Tekanan
Karena mengukur massa, Coriolis Flow Meter tetap akurat meskipun terjadi perubahan suhu atau tekanan fluida.
Harga Mahal
Coriolis Flow Meter biasanya lebih mahal dibandingkan flow meter lainnya, yang mungkin menjadi pertimbangan untuk aplikasi dengan anggaran terbatas.
Ukuran dan Berat
Flow meter ini cenderung lebih besar dan berat dibandingkan flow meter lainnya, yang bisa menjadi kendala dalam aplikasi dengan ruang terbatas.
Kurang Efektif untuk Aliran Gas Bertekanan Rendah
Pada gas dengan tekanan sangat rendah, akurasi Coriolis Flow Meter dapat menurun karena pengaruh densitas yang rendah.
Tips Memilih Coriolis Flow Meter
Memilih Coriolis Flow Meter yang tepat sangat penting untuk memastikan pengukuran yang akurat dan sesuai dengan kebutuhan. Berikut beberapa tips dalam memilih flow meter ini:
Tentukan Jenis Fluida
Pastikan untuk memilih Coriolis Flow Meter yang dirancang untuk jenis fluida tertentu, baik itu cairan dengan viskositas tinggi, gas, atau bahan kimia.
Perhatikan Rentang Aliran dan Densitas
Pastikan flow meter memiliki rentang pengukuran yang sesuai dengan kebutuhan aliran dan densitas fluida dalam aplikasi Anda.
**Pilih Ukuran yang Tepat1. Pilih Berdasarkan Jenis Fluida dan Aplikasi
Tentukan apakah fluida yang diukur berupa cairan, gas, atau campuran, karena jenis Coriolis Flow Meter dapat memengaruhi akurasi pengukuran untuk fluida tertentu.
Perhatikan Rentang Aliran dan Densitas
Pilih flow meter yang dirancang sesuai dengan rentang aliran dan densitas fluida pada aplikasi. Misalnya, untuk fluida dengan aliran rendah, pilih flow meter yang sensitif terhadap perubahan kecil.
Cek Ukuran dan Desain yang Sesuai
Beberapa Coriolis Flow Meter memiliki desain melengkung, sementara yang lain berbentuk tabung lurus. Pilih desain yang sesuai dengan tata letak sistem, terutama jika aliran perlu bersifat higienis atau bebas kontaminasi.
Kesimpulan
Coriolis Flow Meter adalah solusi canggih untuk pengukuran aliran massa yang akurat di berbagai industri. Dengan keunggulan dalam akurasi dan kemampuannya mengukur massa langsung, alat ini ideal untuk pengolahan kimia, farmasi, makanan dan minuman, serta minyak dan gas. Meskipun biayanya relatif tinggi, Coriolis Flow Meter menawarkan banyak manfaat, termasuk pemeliharaan rendah dan akurasi yang tak terpengaruh oleh perubahan tekanan atau suhu. Memilih Coriolis Flow Meter yang sesuai dapat meningkatkan efisiensi dan keandalan operasional dalam industri Anda.
