Flow Measurement Panduan Lengkap untuk Pengukuran Aliran Fluida yang Akurat 2024

Flow measurement atau pengukuran aliran adalah proses mengukur laju aliran fluida (cairan atau gas) yang melewati pipa atau saluran. Pengukuran aliran ini sangat penting dalam berbagai industri, termasuk minyak dan gas, manufaktur, pengolahan air, farmasi, dan industri makanan dan minuman. Dengan pengukuran aliran yang akurat, perusahaan dapat mengelola sumber daya dengan efisien, memastikan keamanan, dan meningkatkan kualitas produksi.

Dalam artikel ini, kita akan membahas definisi flow measurement, metode pengukuran, jenis alat yang umum digunakan, serta aplikasinya dalam berbagai sektor industri.

Apa Itu Flow Measurement?

Flow measurement adalah teknik pengukuran yang menentukan volume atau massa fluida yang mengalir melalui sistem dalam periode waktu tertentu. Flow measurement dilakukan dengan menggunakan perangkat yang disebut flow meter. Tujuan pengukuran ini adalah untuk menentukan kecepatan aliran (flow rate) atau volume total fluida yang melewati titik tertentu dalam sistem pipa.

Flow measurement dapat dilakukan untuk berbagai jenis fluida, termasuk air, gas alam, minyak, dan cairan kimia. Setiap fluida memiliki karakteristik aliran yang berbeda, sehingga membutuhkan metode dan perangkat pengukuran yang berbeda pula.

Jenis-Jenis Flow Meter dalam Flow Measurement

Ada berbagai jenis flow meter yang dirancang untuk memenuhi kebutuhan flow measurement yang spesifik. Berikut adalah beberapa jenis flow meter yang umum digunakan beserta prinsip kerjanya:

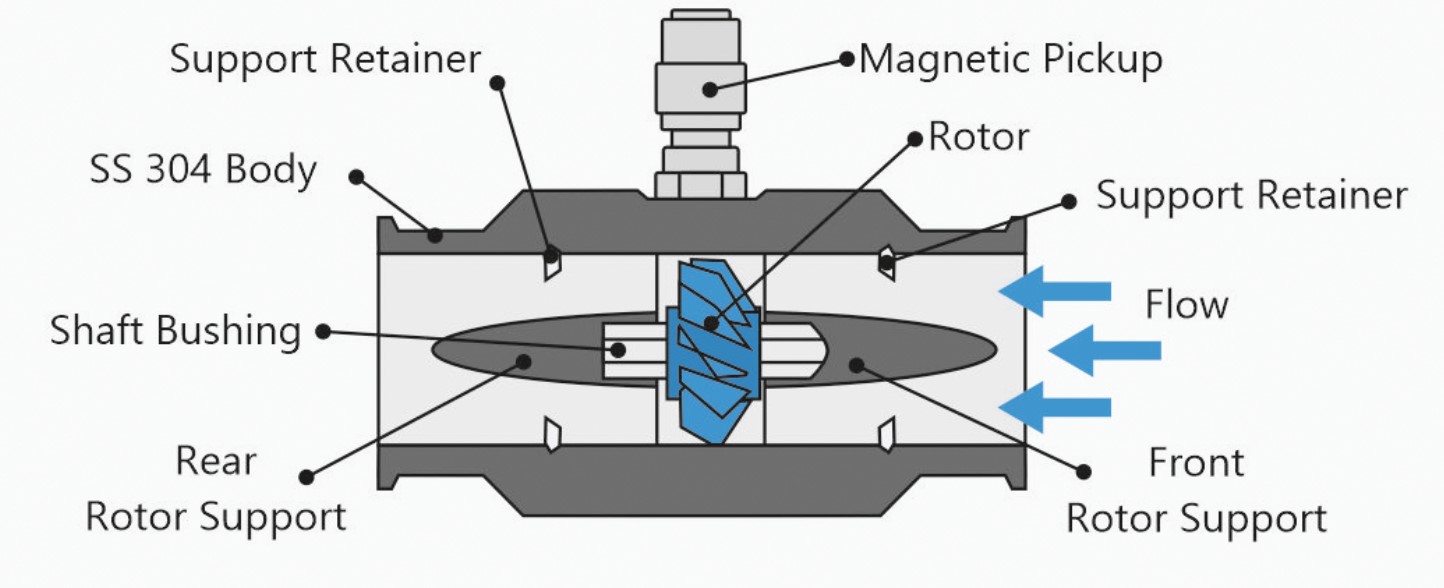

1. Turbine Flow Measurement

Turbine flow meter menggunakan baling-baling atau turbin kecil yang berputar ketika fluida mengalir melalui alat tersebut. Kecepatan putaran turbin berbanding lurus dengan kecepatan aliran fluida, dan alat ini menghasilkan sinyal listrik berdasarkan putaran turbin.

• Keuntungan: Akurasi tinggi dalam pengukuran fluida bersih dengan aliran yang stabil.
• Kelemahan: Tidak cocok untuk fluida kental atau yang mengandung partikel padat, yang dapat merusak baling-baling turbin.
• Aplikasi: Industri minyak dan gas, distribusi bahan bakar, dan pengolahan air bersih .

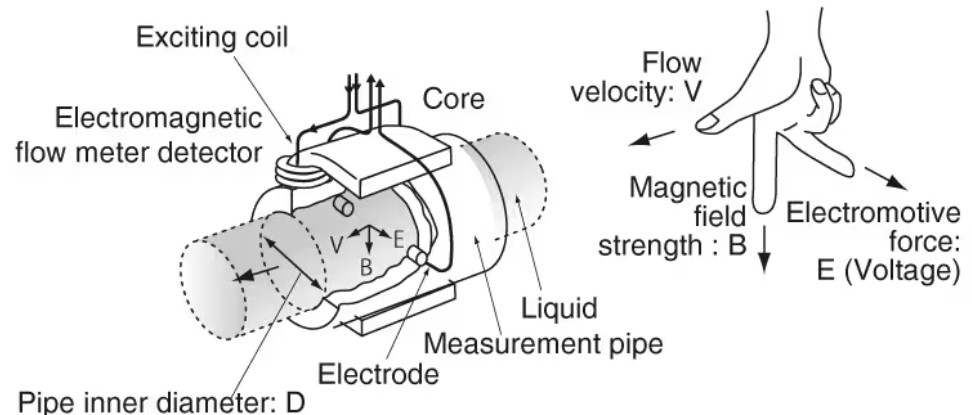

2. Electromagnetic Flow Measurement

Electromagnetic flow meter bekerja berdasarkan Hukum Faraday yang menyatakan bahwa aliran fluida konduktif melalui medan magnet akan menghasilkan tegangan. Alat ini mengukur tegangan yang dihasilkan oleh aliran fluida dan mengonversinya menjadi kecepatan aliran.

• Keuntungan: Tidak memiliki komponen bergerak sehingga lebih tahan lama dan memerlukan sedikit perawatan.
• Kelemahan: Hanya dapat digunakan untuk fluida yang bersifat konduktif, seperti air limbah atau cairan kimia.
• Aplikasi: Pengolahan air limbah, cairan kimia konduktif, dan aplikasi industri berat lainnya .

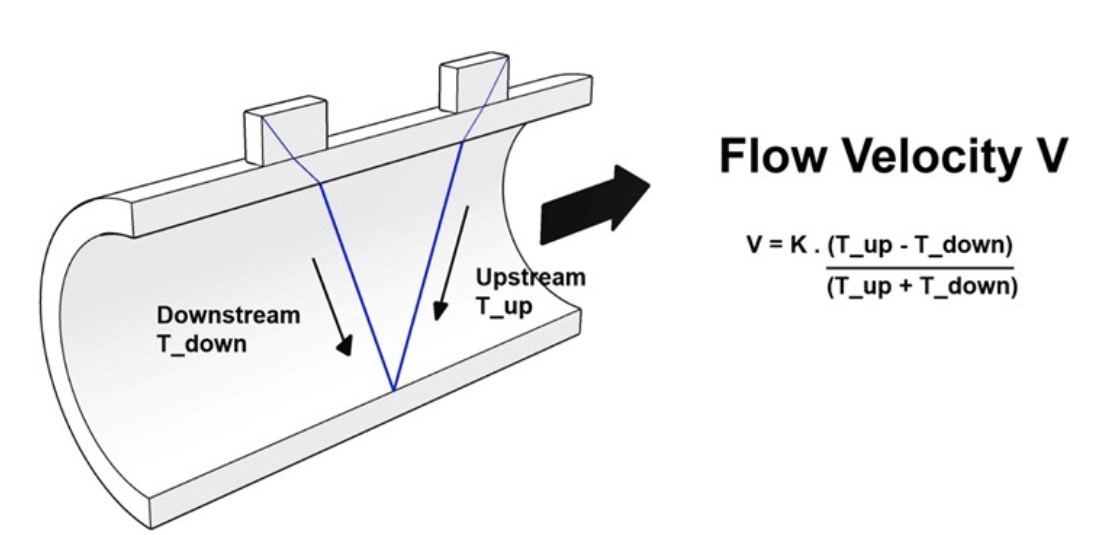

3. Ultrasonic Flow Measurement

Ultrasonic flow meter menggunakan gelombang suara untuk mengukur aliran fluida. Terdapat dua jenis utama: transit-time dan doppler. Pada metode transit-time, gelombang ultrasonik dikirimkan melintasi aliran fluida, dan perbedaan waktu antara gelombang yang dikirim dan diterima digunakan untuk menghitung kecepatan aliran. Sementara itu, metode doppler menggunakan pergeseran frekuensi untuk mengukur kecepatan partikel dalam fluida.

• Keuntungan: Tidak memerlukan kontak langsung dengan fluida, cocok untuk cairan yang berpotensi korosif.
• Kelemahan: Kurang akurat jika fluida memiliki gelembung atau partikel berlebih.
• Aplikasi: Pengukuran air minum, minyak, gas, dan pengolahan air limbah .

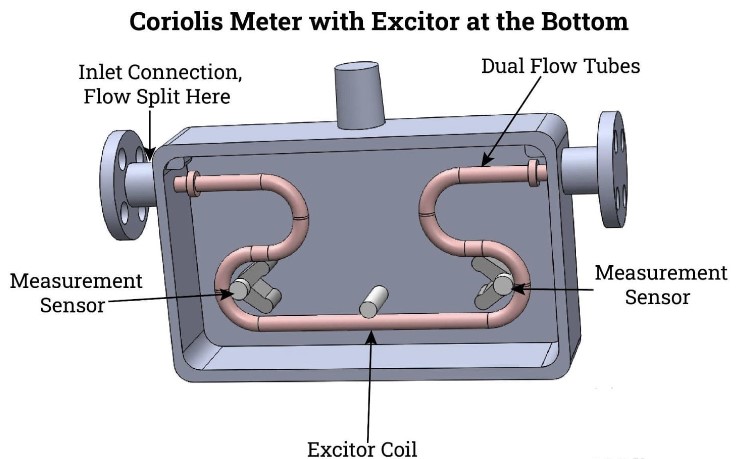

4. Coriolis Flow Measurement

Coriolis flow meter mengukur aliran massa fluida berdasarkan efek Coriolis. Alat ini menggunakan tabung berosilasi, dan aliran fluida menyebabkan pergeseran frekuensi atau fase dalam osilasi tabung. Pergeseran ini kemudian diukur dan digunakan untuk menentukan laju aliran massa fluida.

• Keuntungan: Akurasi sangat tinggi dalam pengukuran aliran massa, cocok untuk fluida kental.
• Kelemahan: Harganya lebih mahal dibandingkan jenis flow meter lainnya.
• Aplikasi: Industri farmasi, kimia, makanan, dan minuman yang memerlukan pengukuran aliran massa dengan presisi tinggi .

5. Thermal Flow Measurement

Thermal flow meter mengukur laju aliran gas dengan mendeteksi perubahan panas di sekitar elemen pemanas yang dipasang dalam pipa. Ketika gas mengalir, ia menyerap panas dari elemen pemanas, dan perubahan suhu ini digunakan untuk menghitung laju aliran.

• Keuntungan: Sangat sensitif untuk pengukuran aliran gas pada aliran rendah.
• Kelemahan: Tidak cocok untuk cairan atau aliran gas yang sangat tinggi.
• Aplikasi: Pengukuran aliran udara, gas alam, dan sistem ventilasi .

 Metode Pengukuran dalam Flow Measurement

Metode pengukuran flow meter dapat dibagi menjadi dua jenis utama: pengukuran volumetrik dan pengukuran massa.

1. Pengukuran Volumetrik

Pengukuran volumetrik mengukur volume fluida yang melewati flow meter dalam periode waktu tertentu. Flow meter yang termasuk dalam kategori ini mencakup turbine, electromagnetic, dan ultrasonic flow meter.

• Keuntungan: Lebih sederhana dan cocok untuk aplikasi yang memerlukan perhitungan berdasarkan volume aliran.
• Aplikasi: Distribusi air minum, pengukuran bahan bakar, dan sistem HVAC .

2. Pengukuran Massa

Pengukuran massa mengukur massa fluida yang melewati flow meter. Coriolis dan thermal flow meter termasuk dalam kategori ini dan cocok untuk aplikasi yang memerlukan akurasi tinggi dalam pengukuran aliran massa, seperti dalam industri farmasi atau kimia.

• Keuntungan: Memberikan hasil yang lebih akurat dalam pengukuran aliran gas dan fluida kental.
• Aplikasi: Industri farmasi, pengolahan bahan kimia, dan pengukuran gas di kilang minyak .

 Pentingnya Flow Measurement di Berbagai Industri

Flow measurement memiliki peran penting dalam industri, baik untuk efisiensi operasional maupun keselamatan. Beberapa manfaat utama flow measurement dalam industri antara lain:

1. Efisiensi Operasional
   Flow measurement memungkinkan pemantauan real-time pada aliran fluida, membantu operator mengoptimalkan proses, mengurangi pemborosan, dan memastikan bahwa fluida mengalir pada laju yang diinginkan.

2. Kualitas dan Konsistensi Produk
   Di industri makanan, minuman, dan farmasi, pengukuran aliran memastikan bahwa jumlah bahan yang digunakan sesuai dengan resep atau formula, sehingga menjaga kualitas dan konsistensi produk.

3. Keselamatan dan Kepatuhan
   Di sektor minyak dan gas, flow measurement diperlukan untuk mendeteksi kebocoran dan menjaga keselamatan. Banyak standar keselamatan industri yang mewajibkan pengukuran aliran sebagai bagian dari prosedur kepatuhan.

4. Penghematan Biaya
   Dengan mengurangi pemborosan dan memaksimalkan efisiensi, flow measurement membantu perusahaan menghemat biaya operasional dan meningkatkan profitabilitas .

 Tips Memilih Flow Meter yang Tepat untuk Flow Measurement

Memilih flow meter yang tepat untuk flow measurement sangat penting untuk memastikan pengukuran yang akurat. Berikut adalah beberapa tips untuk memilih flow meter:

1. Jenis Fluida
   Pastikan memilih flow meter yang sesuai dengan jenis fluida yang akan diukur, apakah cairan atau gas, konduktif atau non-konduktif, bersih atau mengandung partikel.

2. Rentang Aliran dan Tekanan
   Pastikan flow meter memiliki kapasitas yang sesuai dengan rentang aliran dan tekanan fluida di sistem Anda.

3. Akurasi
   Pertimbangkan tingkat akurasi yang dibutuhkan, terutama dalam aplikasi kritis seperti industri farmasi atau kimia.

4. Biaya dan Pemeliharaan
   Pilih flow meter yang sesuai dengan anggaran dan pertimbangkan kebutuhan pemeliharaannya. Flow meter tanpa komponen bergerak cenderung memerlukan perawatan yang lebih sedikit.

Kesimpulan

Flow measurement adalah proses yang sangat penting untuk memantau dan mengontrol aliran fluida dalam berbagai aplikasi industri. Dengan berbagai jenis flow meter, dari turbine hingga Coriolis, setiap industri dapat menemukan solusi yang sesuai dengan kebutuhan spesifik mereka. Flow measurement tidak hanya meningkatkan efisiensi dan kualitas produk tetapi juga memastikan keselamatan operasional. Memilih flow meter yang tepat, dengan mempertimbangkan jenis fluida, rentang aliran, dan kebutuhan akurat
