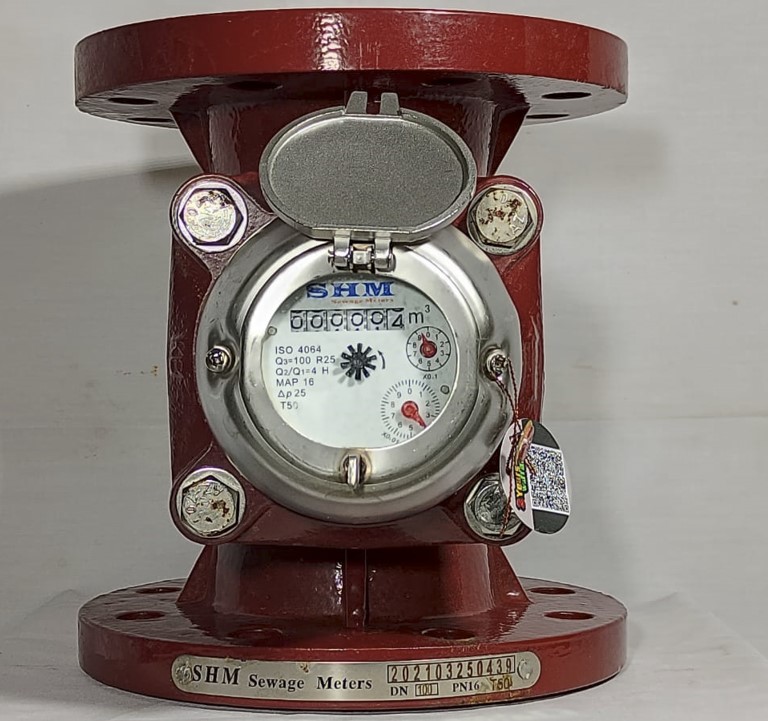

Flow Meter IPAL: Solusi Akurat untuk Instalasi Pengolahan Air Limbah

Pengolahan air limbah (IPAL) menuntut pengukuran aliran fluida yang presisi untuk menjamin efisiensi proses, kepatuhan lingkungan, dan penghematan operasional. Flow meter IPAL (Instalasi Pengolahan Air Limbah) adalah perangkat kunci dalam sistem ini, membantu memantau debit limbah, mencegah overflow, dan mengoptimalkan kinerja unit treatment.



Mengapa Flow Meter IPAL Penting?

• Akurasi Pengolahan: Data aliran akurat mencegah under‑/overdosing bahan kimia.

• Kepatuhan Regulasi: Laporan debit limbah diperlukan untuk izin lingkungan.

• Efisiensi Biaya: Optimalisasi pompa dan dosing mengurangi konsumsi energi.

• Deteksi Anomali: Alarm real‑time pada fluktuasi aliran mendeteksi kebocoran atau sumbatan.

Jenis‑Jenis Flow Meter untuk IPAL

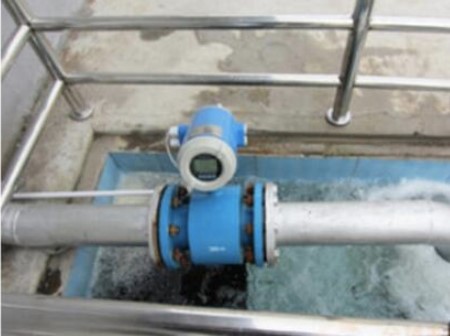

1. Electromagnetic (Magnetic) Flow Meter

   • Prinsip: Hukum Faraday—tegangan terinduksi sebanding kecepatan aliran.

   • Keunggulan: Tanpa bagian bergerak, minim perawatan, cocok untuk air limbah yang konduktif Sino-Inst.

   • Varian: In‑line, insertion, sanitary; tersedia versi screw‑in untuk ruang sempit citrabening.com.

2. Ultrasonic Flow Meter (Clamp‑On & Inline)

   • Prinsip: Transit‑time gelombang ultrasonik; beda waktu tempuh searah/berlawanan alir.

   • Keunggulan: Non‑intrusif, instalasi cepat tanpa shutdown sistem.

   • Kekurangan: Sensitif terhadap udara terlarut dan busa.

3. Turbine Flow Meter

   • Prinsip: Turbin berputar; laju putaran proporsional kecepatan aliran.

   • Keunggulan: Respon cepat, baik untuk aliran stabil menengah–tinggi.

   • Kekurangan: Memerlukan filter, akurasi menurun pada aliran sangat rendah.

4. Vortex Flow Meter

   • Prinsip: Frekuensi pusaran Kármán di belakang shedder bar sebanding dengan laju.

   • Keunggulan: Rentang lebar, tahan suhu tinggi.

   • Kekurangan: Butuh straight‑run panjang untuk kestabilan alir.

5. Differential Pressure (DP) Flow Meter

   • Prinsip: Orifice plate atau venturi; selisih tekanan dikonversi ke laju aliran.

   • Keunggulan: Ekonomis, matang secara teknologi.

   • Kekurangan: Pressure drop signifikan, memerlukan kalibrasi berkala.

6. Coriolis Mass Flow Meter

   • Prinsip: Gaya Coriolis pada pipa bergetar sebanding massa aliran.

   • Keunggulan: Akurasi ±0,1–0,2%, mengukur massa sekaligus densitas.

   • Kekurangan: Biaya investasi tinggi, ukuran besar.



Cara Kerja & Instalasi Dasar

1. Penyiapan Pipa

   • Bersihkan permukaan dalam pipa dari sedimen dan endapan.

   • Buang gelembung udara sebelum pengukuran.

2. Pemilihan Lokasi

   • Pastikan straight run minimal 5–10× diameter pipa upstream dan 3–5× downstream untuk teknologi sensitif seperti turbine dan vortex KOBOLD USA.

   • Hindari pemasangan dekat bend, valve, atau pompa yang menyebabkan turbulensi.

3. Pemasangan Mekanis/Clamp‑On

   • In‑line: Potong pipa, pasang flow meter dengan gasket dan bracket.

   • Insertion: Bor lubang sesuai dimension, pasang probe dengan packing gland.

   • Clamp‑On: Tempel sensor ultrasonik di luar pipa; aplikasikan couplant.

4. Koneksi & Grounding

   • Sambungkan kabel output (4–20 mA, pulse, Modbus) ke PLC atau SCADA.

   • Grounding frame flow meter untuk mencegah interferensi elektromagnetik.

5. Kalibrasi & Verifikasi

   • Lakukan kalibrasi awal menggunakan metode gravimetri atau referensi lab terakreditasi.

   • Verifikasi ulang setelah aliran berjalan stabil.

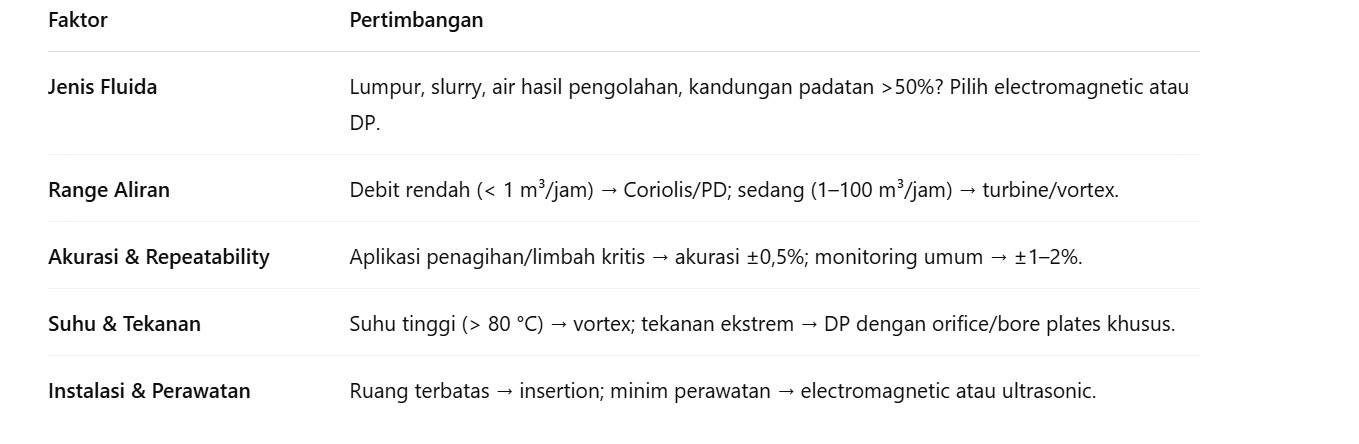

Kriteria Memilih Flow Meter IPAL

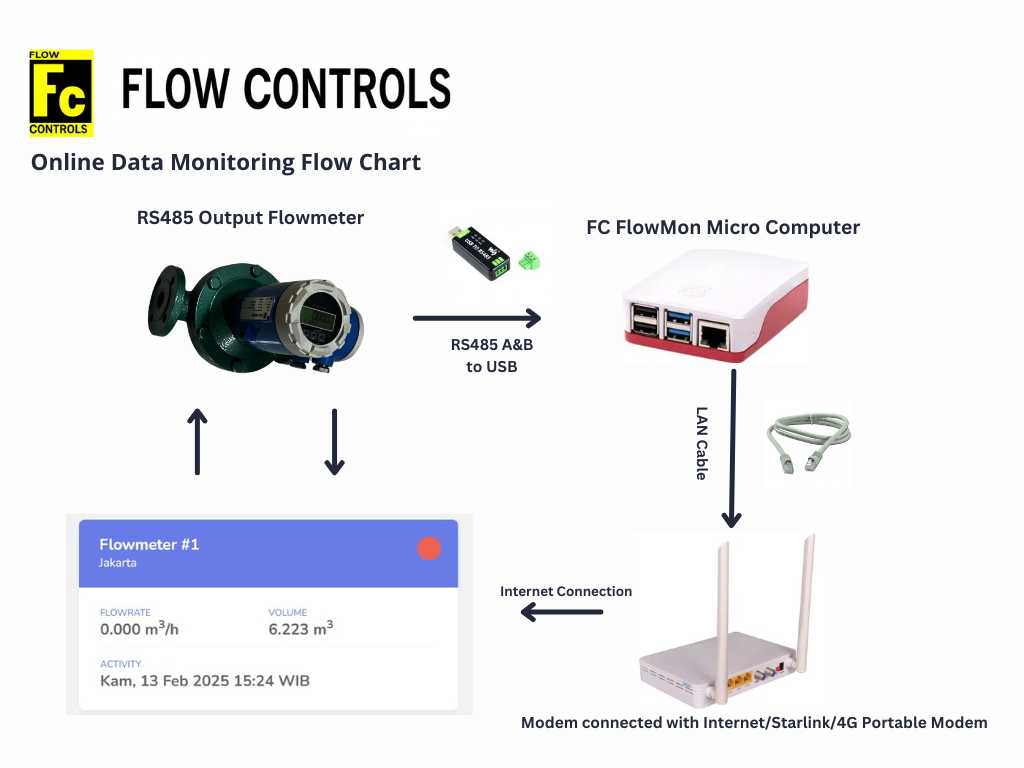

Manfaat Real‑Time Monitoring pada IPAL

• Alarm Dini: Deteksi fluktuasi debit secara instan mencegah overflow.

• Dashboard Analitik: Tren debit grafik mempermudah pengaturan dosing bahan kimia.

• Audit Otomatis: Data terekam memudahkan pelaporan lingkungan dan compliance.

• Pemeliharaan Prediktif: Analisis anomali konsumsi energi pompa, jadwalkan perawatan sebelum kerusakan.



Studi Kasus: IPAL Pabrik Kelapa Sawit

Perusahaan Sawit ABC mengganti flow meter paddle wheel analog dengan electromagnetic inline IPAL 100 mm. Hasil dalam 6 bulan:

• Akurasi naik dari ±5% menjadi ±0,5%.

• Pengurangan biaya kimia 12% karena dosing lebih tepat.

• Downtime IPAL turun 20% akibat deteksi sumbatan dini mccrometer.com.

Praktik Terbaik & Perawatan

1. Kalibrasi Berkala
   Jadwalkan tiap 6–12 bulan, atau setelah perbaikan sistem.

2. Pembersihan Sensor

   • Electromagnetic: periksa liner PTFE dan elektroda.

   • Turbine/PD: lepas dan bersihkan rotor/gear.

3. Inspeksi Visual Rutin
   Cek seal, bracket, dan kabel setiap 3 bulan untuk mencegah kebocoran.

4. Update Firmware
   Untuk flow meter digital, gunakan versi software terbaru dari vendor.

Kesimpulan

Flow meter IPAL memainkan peran sentral dalam keberhasilan sistem pengolahan air limbah. Dengan memilih teknologi yang tepat—electromagnetic, ultrasonic, turbine, atau Coriolis—dan menerapkan instalasi serta monitoring real‑time, Anda dapat:

• Meningkatkan akurasi dos­ing bahan kimia

• Memastikan kepatuhan regulasi lingkungan

• Mengurangi biaya operasional dan downtime

PT Ferindo Energi Instrumen (Ferindo.id) turut mendukung solusi IPAL Anda dengan berbagai flow meter berkualitas, layanan instalasi profesional, dan platform monitoring real‑time. Kunjungi Ferindo.id untuk konsultasi dan penawaran terbaik.
