Instalasi flow meter yang tepat pada pipa merupakan kunci utama untuk mendapatkan data aliran fluida yang akurat dan andal. Pemasangan flow meter pada pipa tidak hanya soal menempelkan alat, tetapi melibatkan pemilihan lokasi, persiapan pipa, teknik pemasangan, hingga kalibrasi dan perawatan. Artikel ini akan membahas seluruh tahapan instalasi flow meter pada pipa dengan jelas dan terperinci, diperkaya referensi dari berbagai sumber tepercaya.
Pemasangan yang kurang tepat dapat menimbulkan:
Data Tidak Akurat – Turbulensi atau udara terjebak dapat mengganggu pembacaan .
Downtime Lebih Sering – Alat cepat rusak jika getaran atau tekanan tidak stabil.
Biaya Operasional Meningkat – Kesalahan pengukuran berarti pemborosan energi dan sumber daya.
Dengan instalasi yang benar, Anda akan mendapatkan hasil optimal untuk kontrol proses, audit energi, maupun penagihan komersial.
Pilih Jenis Flow Meter yang Sesuai
Mekanis (positive displacement) untuk viskositas tinggi .
Turbin untuk aliran menengah-tinggi.
Ultrasonik clamp‑on untuk minim intervensi pipa.
Periksa Spesifikasi Pipa
Pastikan diameter, material, dan tekanan pipa sesuai spesifikasi flow meter.
Persiapkan Alat dan Bahan
Kunci pas, sealant pipa, gasket, dan bracket mounting.
Instruksi pabrik atau datasheet flow meter.
Lingkungan Instalasi
Hindari area berisik, getaran berlebih, atau suhu ekstrem.
Siapkan akses untuk perawatan dan kalibrasi.

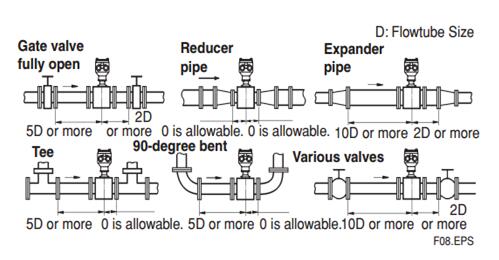

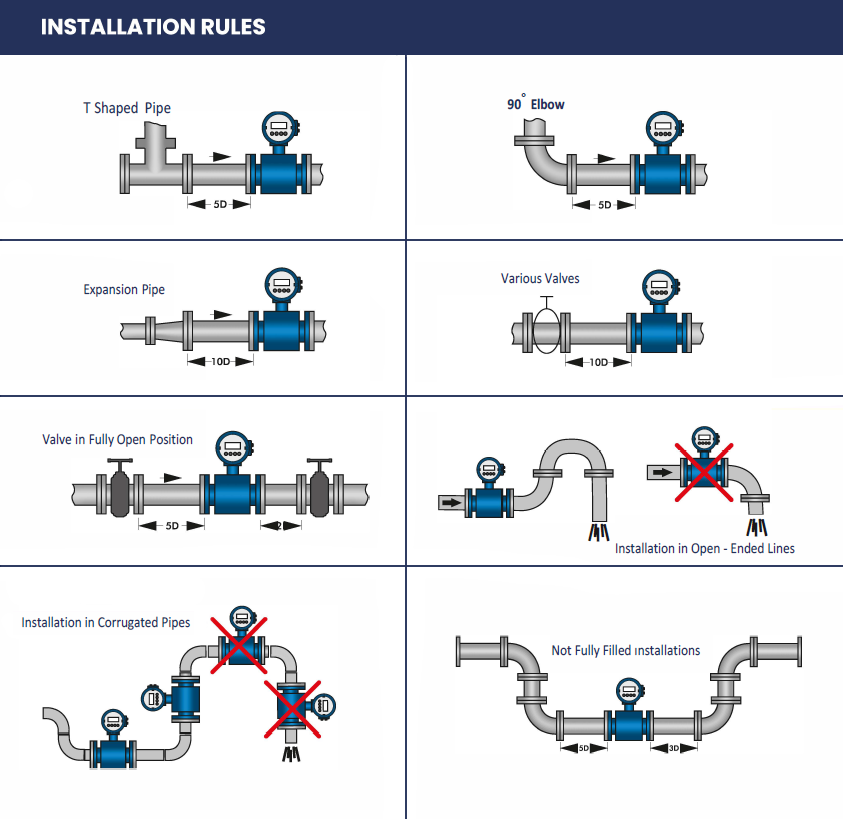

Lintasan Lurus: Minimal 10×D upstream dan 5×D downstream untuk turbine atau PD meter .
Hindari Sudut dan Sambungan: Tekanan berubah dapat menimbulkan turbulensi.
Bersihkan Interior Pipa: Kotoran dan partikel dapat menghambat sensor.
Keringkan dan Bebas Udara: Udara terjebak menyebabkan pulsa palsu.

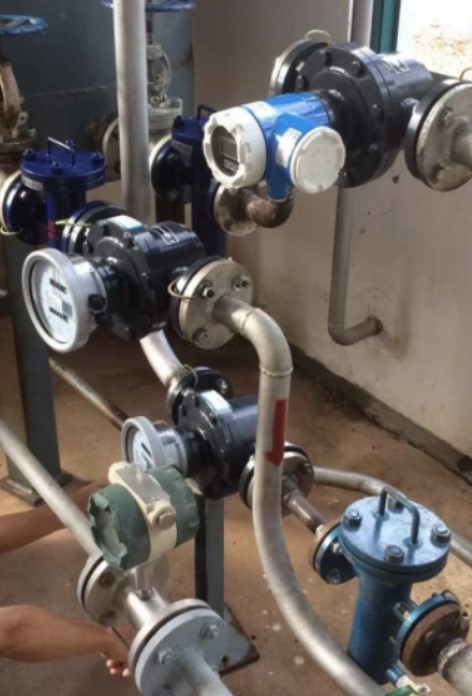

Shut‑down Aliran: Pastikan pipa kosong dan tekanan dilepas.
Potong Bagian Pipa: Sesuaikan panjang dengan dimensi flow meter.
Pasang Gasket dan Flow Meter: Gunakan sealant jika diperlukan, ikat bracket dengan kencang.
Torque Spesifik: Ikat baut sesuai torsi yang direkomendasikan pabrik.
Kabel dan Konfigurasi: Sambungkan kabel output (4–20 mA, pulse, Modbus) ke PLC atau panel kontrol.
Grounding: Penting untuk menghindari gangguan listrik.
Kalibrasi Awal: Lakukan kalibrasi dengan metode gravimetri atau referensi standar sesuai manual pabrik.
PT Logistik Nusantara memasang flow meter PD 1 inch pada selang pengisian truk tangki solar. Hasil:
Akurasi Meningkat: Dari ±2% menjadi ±0,5%.
Penghematan Solar: Penurunan selisih stok hingga 8% per bulan.
Downtime Berkurang: Insiden kebocoran terdeteksi dini, downtime turun 15% .

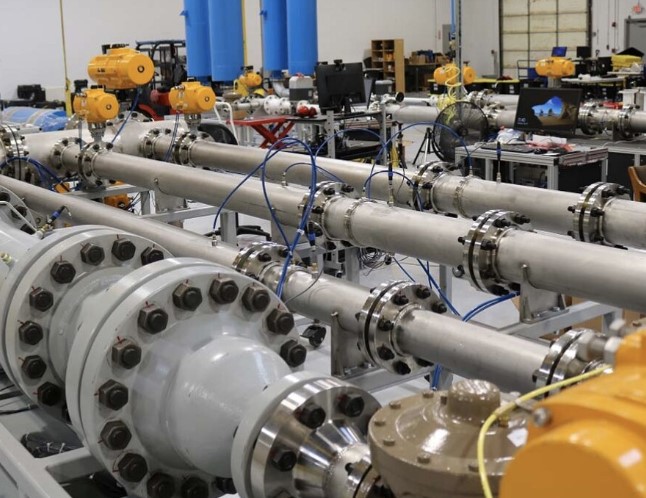

Kalibrasi Berkala: Minimal setahun sekali atau sesuai rekomendasi.
Inspeksi Visual: Periksa seal, bracket, dan kabel setiap 3–6 bulan.
Pembersihan Sensor: Pada flow meter PD/turbine, lepas dan bersihkan rotor.
Update Firmware: Untuk model digital, cek pembaruan perangkat lunak.
Pemasangan flow meter pada pipa memerlukan perencanaan, ketelitian, dan perawatan berkelanjutan. Mulai dari pemilihan lokasi yang tepat, teknik instalasi, hingga kalibrasi dan perawatan pasca pemasangan, setiap langkah berkontribusi pada akurasi dan keandalan alat. Dengan mengikuti panduan ini, perusahaan Anda dapat:
Mengoptimalkan proses distribusi fluida
Meminimalkan pemborosan dan selisih stok
Meningkatkan efisiensi operasional
