Pitot Flow Meter - Solusi Pengukuran Aliran yang Akurat dan Efisien

Diposting pada 14 December 2024

Pitot Flow Meter: Pengertian, Cara Kerja, Kelebihan, dan Aplikasinya di Industri


Source: https://automationforum.co/pitot-tube-working-principle/

Pada tahun 2024, kebutuhan industri akan alat ukur aliran yang andal dan presisi semakin meningkat. Salah satu alat yang terus digunakan dan relevan adalah Pitot Flow Meter. Alat ini terkenal karena kesederhanaannya dalam desain, tetapi tetap memberikan hasil pengukuran yang akurat. Bagi banyak industri, terutama yang bergerak di sektor minyak, gas, HVAC, dan transportasi fluida, Pitot Flow Meter menjadi pilihan yang tepat untuk pengukuran kecepatan aliran.

Artikel ini akan membahas secara mendalam tentang pengertian, cara kerja, kelebihan, kekurangan, dan aplikasinya di berbagai sektor industri. Selain itu, kami juga akan mengulas bagaimana PT Ferindo Energi Instrumen menyediakan produk Pitot Flow Meter berkualitas tinggi yang cocok untuk kebutuhan pelanggan di Indonesia.


 Apa Itu Pitot Flow Meter?

Pitot Flow Meter adalah alat pengukur aliran yang menggunakan prinsip tekanan dinamis untuk menentukan kecepatan fluida dalam pipa atau saluran terbuka. Alat ini bekerja dengan mengukur perbedaan tekanan antara fluida yang bergerak (tekanan dinamis) dan fluida yang diam (tekanan statis). Data ini kemudian digunakan untuk menghitung kecepatan aliran dan, dalam beberapa kasus, volume aliran.

Asal Usul: Nama "Pitot" diambil dari Henri Pitot, seorang ilmuwan Prancis yang menciptakan alat ini pada abad ke-18 untuk mengukur kecepatan air di sungai. Meskipun desain aslinya sederhana, teknologi ini telah berkembang pesat dan kini digunakan di berbagai aplikasi industri.

Komponen Utama Pitot Flow Meter:

  1. Pitot Tube: Tabung utama yang mengukur tekanan dinamis.
  2. Static Port: Komponen untuk mengukur tekanan statis.
  3. Differential Pressure Sensor: Alat untuk menghitung selisih tekanan antara tekanan dinamis dan statis.
  4. Transmitter: Opsional, digunakan untuk mengirim data pengukuran ke sistem kontrol.

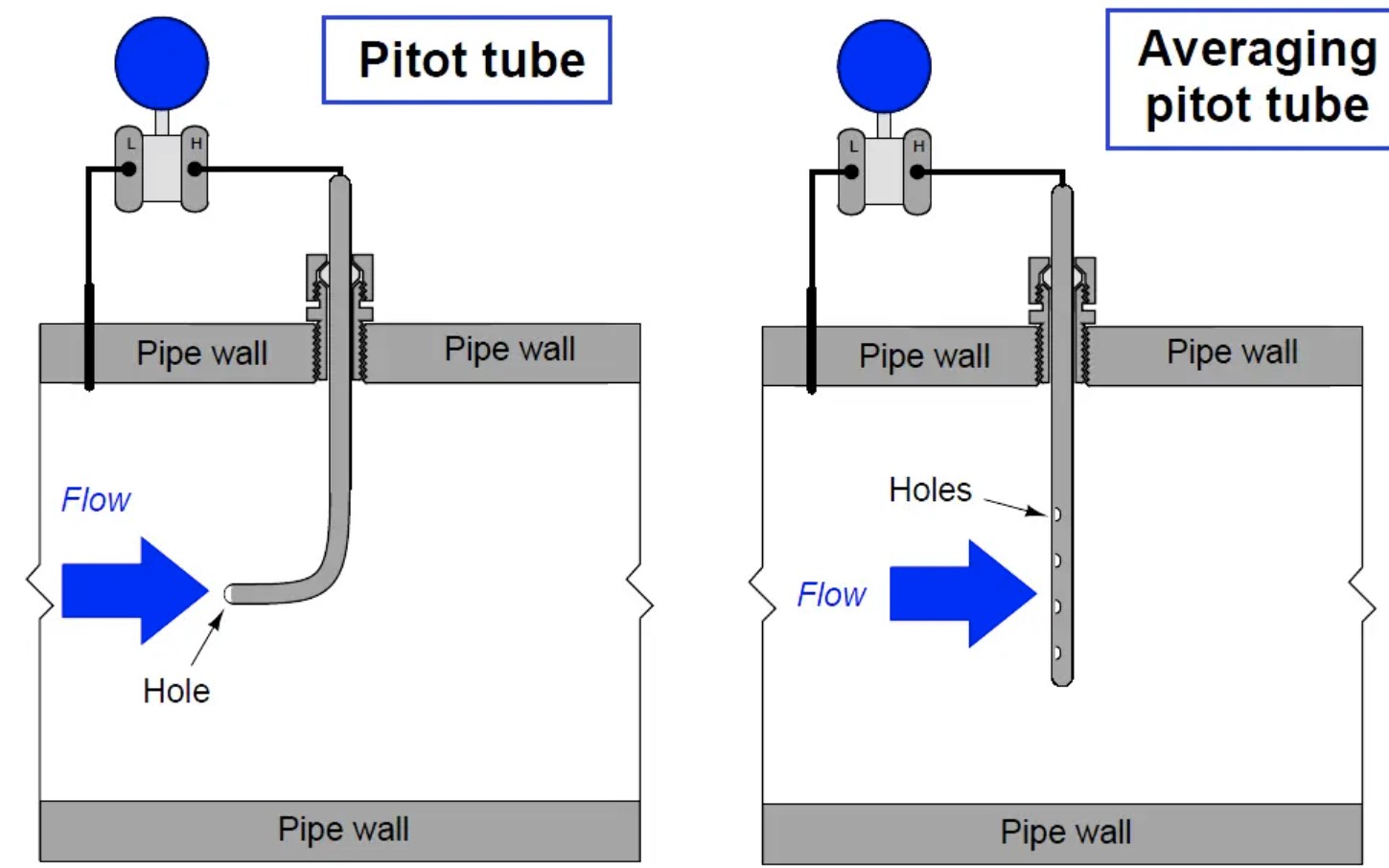

 Cara Kerja Pitot Flow Meter




Source: https://instrumentationtools.com/

Pitot Flow Meter bekerja berdasarkan prinsip Bernoulli, yang menyatakan bahwa total energi dalam suatu fluida adalah konstan. Aliran fluida terdiri dari tiga jenis energi: energi tekanan, energi kinetik, dan energi gravitasi. Dalam aplikasi Pitot Flow Meter, dua energi utama yang diukur adalah tekanan statis dan tekanan dinamis.

Langkah-Langkah Kerja:

  1. Mengukur Tekanan Dinamis: Pitot tube ditempatkan melawan aliran fluida, sehingga tekanan dinamis (kecepatan fluida) dapat terdeteksi.

  2. Mengukur Tekanan Statis: Static port mengukur tekanan fluida yang tidak bergerak.

  3. Menghitung Perbedaan Tekanan: Differential Pressure Sensor mencatat selisih tekanan antara tekanan dinamis dan statis.

  4. Menghitung Kecepatan Aliran: Data perbedaan tekanan ini kemudian digunakan untuk menghitung kecepatan fluida menggunakan rumus Bernoulli:


    Di mana:

    • V = Kecepatan fluida
    • ΔP = Selisih tekanan
    • ρ = Densitas fluida
  5. Volume Aliran (Opsional): Jika diminta, volume aliran dapat dihitung dengan mengintegrasikan kecepatan fluida dan luas penampang pipa.


Kelebihan Pitot Flow Meter



Pitot Flow Meter memiliki banyak keunggulan yang membuatnya tetap relevan di berbagai aplikasi industri. Berikut adalah beberapa kelebihan utamanya:

1. Desain Sederhana dan Kompak

Pitot Flow Meter memiliki desain yang sederhana, dengan hanya beberapa komponen utama. Hal ini membuat alat ini mudah dipasang dan digunakan tanpa memerlukan banyak ruang.

2. Biaya Efisien

Dibandingkan dengan flow meter jenis lain seperti Coriolis atau Ultrasonic, Pitot Flow Meter relatif lebih murah, baik dari sisi pembelian maupun perawatannya.

3. Mendukung Pengukuran Real-Time

Pitot Flow Meter mampu memberikan data kecepatan aliran secara langsung, sehingga cocok untuk aplikasi yang membutuhkan pemantauan real-time.

4. Minim Gangguan pada Aliran

Karena hanya membutuhkan penetrasi kecil pada pipa, Pitot Flow Meter tidak mengganggu aliran fluida secara signifikan, menjadikannya pilihan ideal untuk aplikasi yang memerlukan aliran lancar.

5. Fleksibilitas Tinggi

Alat ini dapat digunakan pada berbagai jenis fluida, termasuk gas, cairan, dan uap. Selain itu, Pitot Flow Meter cocok untuk berbagai ukuran pipa, mulai dari kecil hingga besar.


 Kekurangan Pitot Flow Meter

Meskipun memiliki banyak keunggulan, Pitot Flow Meter juga memiliki beberapa keterbatasan yang perlu dipertimbangkan sebelum digunakan:

1. Akurasi Terbatas

Dibandingkan dengan jenis flow meter lainnya, seperti Coriolis atau Ultrasonic, Pitot Flow Meter memiliki tingkat akurasi yang lebih rendah, terutama jika digunakan pada aliran dengan turbulensi tinggi.

2. Rentan terhadap Kebocoran

Karena pemasangan alat ini memerlukan penetrasi pada pipa, risiko kebocoran bisa meningkat jika pemasangan tidak dilakukan dengan benar.

3. Sensitif terhadap Kotoran

Kotoran atau partikel dalam fluida dapat memengaruhi hasil pengukuran, terutama jika menempel pada tabung Pitot atau port statis.

4. Kalibrasi yang Sering

Agar tetap memberikan hasil yang akurat, Pitot Flow Meter memerlukan kalibrasi rutin, yang dapat menambah biaya operasional.


 Aplikasi Pitot Flow Meter di Berbagai Industri

Pitot Flow Meter digunakan di berbagai sektor industri untuk pengukuran aliran gas, cairan, dan uap. Berikut adalah beberapa aplikasi utamanya:

1. Industri Minyak dan Gas

  • Mengukur aliran gas alam dalam jaringan pipa.
  • Monitoring aliran bahan bakar pada pembangkit listrik.

2. Sistem HVAC (Heating, Ventilation, and Air Conditioning)

  • Mengukur aliran udara dalam sistem ventilasi dan pendinginan.
  • Memastikan distribusi udara yang merata di gedung-gedung besar.

3. Industri Kimia

  • Mengukur aliran bahan kimia dalam proses produksi.
  • Monitoring aliran uap dalam reaktor.

4. Pengolahan Air

  • Mengukur aliran air dalam sistem distribusi dan pengolahan air limbah.
  • Monitoring aliran untuk mencegah pemborosan air.

5. Aplikasi Transportasi

  • Digunakan pada pesawat terbang untuk mengukur kecepatan udara relatif.
  • Monitoring aliran bahan bakar dalam kapal laut.

 Teknologi Terbaru Pitot Flow Meter di Tahun 2024

Di tahun 2024, Pitot Flow Meter telah dilengkapi dengan berbagai inovasi untuk meningkatkan performa dan akurasinya. Beberapa teknologi terbaru meliputi:

1. Konektivitas IoT

Pitot Flow Meter kini dapat diintegrasikan dengan sistem IoT untuk pemantauan jarak jauh dan pengambilan data real-time. Hal ini memungkinkan operator untuk memantau performa alat dari mana saja menggunakan perangkat mobile atau komputer.

2. Material Anti-Korosi

Pitot tube kini dibuat dari material anti-korosi, seperti stainless steel atau titanium, untuk meningkatkan daya tahannya terhadap cairan agresif atau lingkungan yang ekstrem.

3. Sensor Tekanan Digital

Dengan sensor tekanan digital, Pitot Flow Meter mampu memberikan pembacaan yang lebih akurat dan mudah diintegrasikan ke sistem SCADA.

4. Kalibrasi Otomatis

Beberapa model terbaru dilengkapi dengan fitur kalibrasi otomatis yang membantu menjaga akurasi pengukuran tanpa perlu intervensi manual.

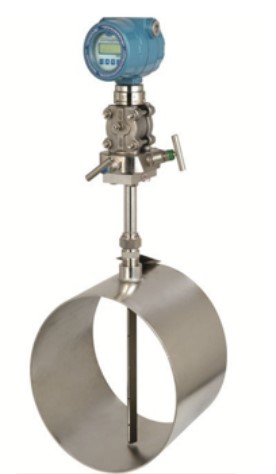

 Pitot Flow Meter dari PT Ferindo Energi Instrumen

Sebagai penyedia solusi flow meter terpercaya di Indonesia, PT Ferindo Energi Instrumen menawarkan Pitot Flow Meter berkualitas tinggi untuk berbagai kebutuhan industri. Produk-produk yang ditawarkan memiliki spesifikasi unggul, seperti:

  • Akurasi tinggi untuk pengukuran aliran gas dan cairan.
  • Daya tahan terhadap kondisi lingkungan ekstrem.
  • Dukungan layanan purna jual, termasuk kalibrasi dan perawatan rutin.
  • Garansi produk hingga 2 tahun.

Untuk informasi lebih lanjut tentang produk dan layanan, kunjungi ferindo.id.


 Kesimpulan

Pitot Flow Meter adalah solusi pengukuran aliran yang sederhana namun efektif untuk berbagai aplikasi industri. Dengan memahami cara kerja, kelebihan, kekurangan, dan aplikasinya, perusahaan dapat memanfaatkan alat ini untuk meningkatkan efisiensi operasional. Di tahun 2024, teknologi baru seperti konektivitas IoT dan sensor digital menjadikan Pitot Flow Meter semakin relevan untuk kebutuhan modern.

Jika Anda mencari Pitot Flow Meter berkualitas tinggi, PT Ferindo Energi Instrumen siap menjadi mitra terpercaya Anda dengan produk dan layanan terbaik yang sesuai kebutuhan.
