Portable Ultrasonic Flow Meter adalah alat ukur aliran cairan yang dirancang untuk digunakan secara mudah dan praktis tanpa harus memotong atau merusak pipa tempat aliran cairan diukur. Flow meter ini mengukur aliran cairan dengan menggunakan teknologi ultrasonik dan dapat dibawa ke berbagai lokasi, sehingga sangat ideal untuk aplikasi pengukuran aliran sementara atau uji coba di lapangan. Salah satu tipe yang populer adalah portable ultrasonic flow meter tipe clamp-on, yang menggunakan transduser yang dipasang di luar permukaan pipa untuk menghitung kecepatan aliran.
Artikel ini akan membahas secara lengkap tentang pengertian portable ultrasonic flow meter, bagaimana cara kerjanya, kelebihan dan kekurangannya, serta aplikasinya dalam berbagai industri.
Apa Itu Portable Ultrasonic Flow Meter?
https://www.youtube.com/watch?app=desktop&v=s_Cwi0eJsWg
Portable Ultrasonic Flow Meter adalah perangkat pengukur aliran cairan yang menggunakan teknologi ultrasonik untuk mengukur kecepatan dan volume aliran cairan dalam pipa tanpa harus melakukan modifikasi atau pemotongan pipa. Alat ini menggunakan transduser ultrasonik yang ditempelkan pada permukaan luar pipa (tipe clamp-on), sehingga memungkinkan pengukuran aliran secara non-invasif.
Flow meter jenis ini sangat fleksibel karena tidak memerlukan instalasi permanen. Pengguna dapat dengan mudah memindahkan alat ini dari satu pipa ke pipa lain, sehingga cocok untuk kebutuhan pengukuran sementara atau uji coba di lapangan. Portable ultrasonic flow meter banyak digunakan dalam industri pengolahan air, pembangkit listrik, minyak dan gas, kimia, serta berbagai sektor lain yang membutuhkan pengukuran aliran cairan yang praktis dan akurat.

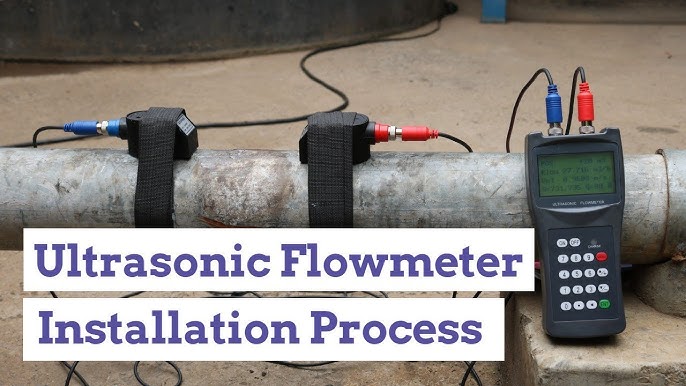

Cara Kerja Portable Ultrasonic Flow Meter Tipe Clamp-On
Portable ultrasonic flow meter tipe clamp-on bekerja dengan prinsip gelombang ultrasonik. Alat ini menggunakan dua transduser ultrasonik yang ditempatkan di sisi luar pipa dengan posisi tertentu. Gelombang ultrasonik dikirim dari satu transduser ke transduser lainnya, dan waktu tempuh gelombang ini digunakan untuk menghitung kecepatan aliran cairan dalam pipa. Terdapat dua metode utama dalam cara kerja ultrasonic flow meter:
Transit-Time Method: Metode ini mengukur waktu yang dibutuhkan gelombang ultrasonik untuk menempuh jarak antara dua transduser, yang dipasang dengan jarak tertentu pada pipa. Ketika cairan mengalir, waktu tempuh gelombang ultrasonik akan berubah. Selisih waktu ini digunakan untuk menghitung kecepatan aliran cairan.
Doppler Method: Pada metode ini, gelombang ultrasonik memantul dari partikel-partikel atau gelembung udara yang ada dalam cairan. Perubahan frekuensi yang terjadi ketika gelombang memantul kembali digunakan untuk menghitung kecepatan aliran.
Portable ultrasonic flow meter tipe clamp-on umumnya menggunakan metode transit-time karena lebih akurat untuk cairan bersih, sementara metode Doppler lebih efektif untuk cairan yang mengandung partikel atau gelembung udara.
Kelebihan Portable Ultrasonic Flow Meter
https://www.pflowmeters.com/industries-of-ultrasonic-flowmeter/waterscape-flowmeter/portable-flowmeter-for-non-contact.html
Portable ultrasonic flow meter, terutama tipe clamp-on, menawarkan berbagai keunggulan yang menjadikannya pilihan utama dalam pengukuran aliran sementara atau uji coba di lapangan. Berikut adalah beberapa kelebihan utama:
Kelebihan utama dari portable ultrasonic flow meter tipe clamp-on adalah pengukurannya yang non-invasif. Karena transduser dipasang di luar pipa, tidak diperlukan pemotongan atau modifikasi pada pipa. Hal ini mengurangi risiko kebocoran atau kontaminasi, serta meminimalkan gangguan terhadap aliran.
Sebagai perangkat portable, flow meter ini sangat mudah dibawa ke berbagai lokasi dan dipasang pada pipa dengan cepat. Hal ini sangat menguntungkan bagi teknisi lapangan yang membutuhkan pengukuran sementara atau harus melakukan pengecekan aliran di beberapa titik.
Portable ultrasonic flow meter dapat digunakan pada berbagai ukuran pipa dan berbagai jenis cairan, seperti air, minyak, bahan kimia, dan cairan lain dengan sifat yang beragam. Alat ini sangat fleksibel dan dapat digunakan dalam berbagai aplikasi industri.
Dengan metode transit-time, portable ultrasonic flow meter tipe clamp-on menawarkan tingkat akurasi yang baik, terutama untuk cairan bersih. Hal ini menjadikannya pilihan yang ideal untuk pengukuran sementara atau uji coba yang membutuhkan hasil yang akurat.
Karena tidak ada bagian yang kontak langsung dengan cairan, alat ini tidak mengalami aus atau korosi, sehingga maintenance yang diperlukan cenderung minimal. Ini membuat portable ultrasonic flow meter lebih tahan lama dibandingkan flow meter yang memiliki komponen bergerak di dalam pipa.
Beberapa model portable ultrasonic flow meter memiliki kemampuan untuk mengukur aliran dua arah, yang berarti alat ini bisa mendeteksi aliran masuk dan keluar pada pipa yang sama. Fitur ini sangat berguna dalam pengukuran uji coba yang kompleks atau untuk menganalisis aliran yang berubah arah.
Kekurangan Portable Ultrasonic Flow Meter
Walaupun memiliki banyak kelebihan, portable ultrasonic flow meter juga memiliki beberapa keterbatasan yang perlu dipertimbangkan sebelum memilih alat ini. Berikut adalah beberapa kekurangannya:
Portable ultrasonic flow meter tipe clamp-on, khususnya yang menggunakan metode transit-time, cenderung kurang akurat jika digunakan pada cairan yang mengandung banyak partikel atau gelembung udara. Hal ini karena gelombang ultrasonik dapat terganggu oleh partikel atau gas dalam cairan, sehingga mempengaruhi hasil pengukuran.
Ketebalan dan material pipa dapat mempengaruhi hasil pengukuran portable ultrasonic flow meter. Beberapa jenis pipa, seperti pipa logam tebal atau yang memiliki lapisan pelindung, dapat mengurangi efisiensi transduser ultrasonik. Untuk hasil terbaik, penting memastikan bahwa pipa sesuai dengan spesifikasi yang direkomendasikan oleh produsen alat.
Alat ini umumnya lebih sensitif terhadap suhu lingkungan dan kondisi fisik di sekitarnya. Kondisi lingkungan yang ekstrem, seperti suhu sangat tinggi atau rendah, dapat mempengaruhi akurasi pengukuran dan daya tahan alat.
Portable ultrasonic flow meter, terutama tipe clamp-on, biasanya lebih mahal dibandingkan flow meter mekanis atau flow meter berbasis teknologi lainnya. Namun, biaya ini bisa terbayar dengan fleksibilitas dan kecepatan instalasinya, khususnya jika digunakan untuk pengukuran sementara.
Ultrasonic flow meter tipe clamp-on juga mengalami penurunan akurasi pada cairan yang memiliki buih atau gelembung gas dalam jumlah besar, seperti air limbah atau cairan dengan aliran yang sangat turbulen.
Aplikasi Portable Ultrasonic Flow Meter di Berbagai Industri
https://www.youtube.com/watch?v=K4uDzAsVTi0
Portable ultrasonic flow meter banyak digunakan dalam berbagai industri yang membutuhkan pengukuran aliran cairan. Berikut adalah beberapa aplikasi umum alat ini:
Industri Pengolahan Air dan Limbah
Dalam pengolahan air, portable ultrasonic flow meter digunakan untuk memeriksa aliran air di saluran distribusi dan sistem pengolahan tanpa harus mematikan aliran. Di industri air limbah, alat ini sering digunakan untuk pengukuran sementara aliran limbah di pipa besar.
Industri Minyak dan Gas
Di sektor minyak dan gas, alat ini digunakan untuk mengukur aliran minyak mentah, gas cair, atau produk lainnya tanpa perlu membuka atau memotong pipa, sehingga sangat cocok untuk pengukuran lapangan atau inspeksi rutin.
Pembangkit Listrik
Pembangkit listrik membutuhkan pengukuran aliran air yang akurat untuk pendinginan dan operasi boiler. Portable ultrasonic flow meter memungkinkan teknisi memantau aliran di berbagai titik dengan mudah dan cepat.
Industri Kimia dan Farmasi
Industri kimia sering menggunakan flow meter ini untuk mengukur aliran bahan kimia berbahaya atau korosif tanpa perlu kontak langsung dengan cairan. Ini membantu menjaga keselamatan operasional dan memudahkan pengukuran tanpa risiko kontaminasi.
Sistem HVAC
Dalam sistem pemanas, ventilasi, dan pendingin udara (HVAC), alat ini digunakan untuk memantau aliran air dalam sistem pendingin dan pemanas. Portable ultrasonic flow meter memudahkan pengukuran aliran di berbagai titik dalam sistem tanpa perlu membuka atau mematikan pipa.
Perkembangan Portable Ultrasonic Flow Meter di Tahun 2024
Pada tahun 2024, teknologi portable ultrasonic flow meter telah mengalami beberapa peningkatan untuk menjawab kebutuhan industri modern. Inovasi yang dihadirkan meliputi peningkatan akurasi, konektivitas yang lebih baik, dan fitur tambahan yang memungkinkan alat ini digunakan secara lebih efisien dalam berbagai kondisi lingkungan. Berikut adalah beberapa perkembangan terbaru pada portable ultrasonic flow meter di tahun 2024:

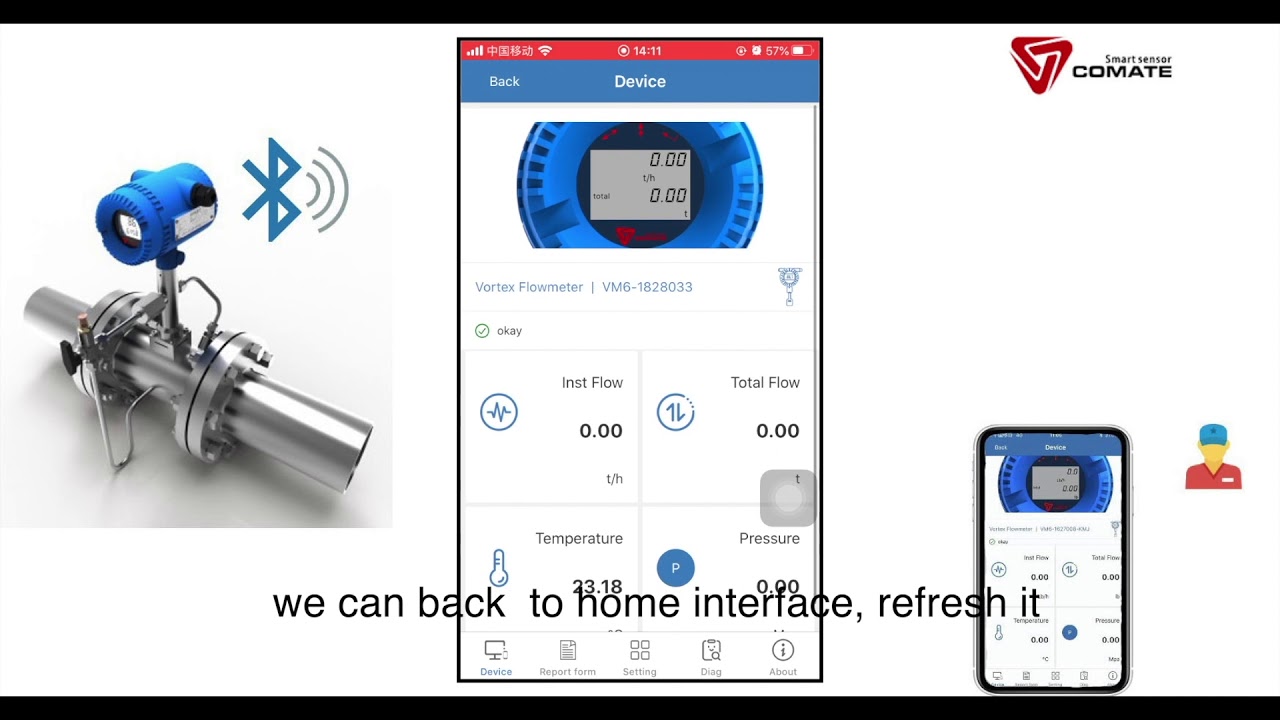

Portable ultrasonic flow meter di tahun 2024 sudah dilengkapi dengan teknologi Internet of Things (IoT), yang memungkinkan pemantauan data secara real-time dari jarak jauh. Data pengukuran dapat dikirim ke server atau aplikasi cloud yang terhubung dengan perangkat lain, seperti smartphone, tablet, atau komputer.
Tahun 2024 membawa peningkatan pada akurasi sensor pada portable ultrasonic flow meter, terutama dalam tipe clamp-on. Sensor yang lebih canggih dengan teknologi sinyal ganda kini lebih mampu mendeteksi perubahan kecepatan aliran meskipun ada gangguan eksternal seperti getaran pipa atau ketebalan material pipa yang tidak seragam.
Portable ultrasonic flow meter terbaru kini dilengkapi dengan baterai berkapasitas tinggi yang mampu bertahan lebih lama, bahkan hingga beberapa minggu hingga berbulan-bulan dalam sekali pengisian penuh. Teknologi ini sangat bermanfaat bagi teknisi yang melakukan pengukuran jangka panjang atau di lokasi yang sulit diakses.
Inovasi terbaru lainnya adalah adanya fitur kalibrasi otomatis pada portable ultrasonic flow meter 2024. Kalibrasi otomatis memungkinkan alat untuk menyesuaikan pengukuran sesuai dengan kondisi pipa atau jenis cairan yang diukur, mengurangi kebutuhan untuk kalibrasi manual.

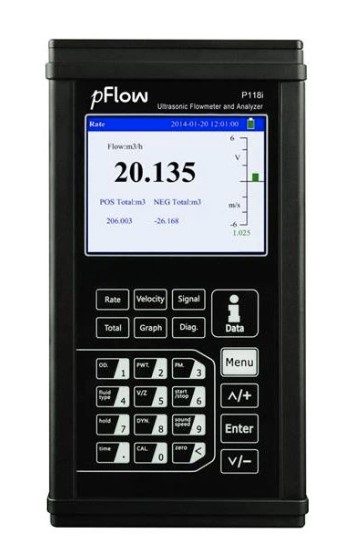

Portable ultrasonic flow meter terbaru pada tahun 2024 dilengkapi dengan layar digital yang lebih besar, berwarna, dan interaktif. Layar ini memungkinkan operator untuk melihat data aliran dengan lebih jelas dan menampilkan grafik serta analisis langsung.
Portable ultrasonic flow meter terbaru kini dilengkapi dengan kemampuan multi-channel yang memungkinkan pengukuran di beberapa titik sekaligus dalam satu perangkat. Fitur ini sangat bermanfaat untuk sistem distribusi dengan cabang pipa yang rumit atau sistem yang memiliki beberapa jalur aliran.
Sebagai bagian dari pengembangan alat ukur yang mendukung keberlanjutan energi, portable ultrasonic flow meter 2024 kini dapat diintegrasikan dengan sistem manajemen energi atau Energy Management Systems (EMS). Integrasi ini membantu perusahaan memantau penggunaan air atau cairan lain dalam konteks konsumsi energi secara keseluruhan.
Portable ultrasonic flow meter terbaru di tahun 2024 juga hadir dengan software pendukung yang memungkinkan analisis data lebih mendalam. Perangkat lunak ini memungkinkan pengguna untuk mengunduh, menyimpan, dan menganalisis data aliran dari pengukuran di lapangan secara langsung di komputer atau perangkat mobile.
Kesimpulan
Portable Ultrasonic Flow Meter tipe clamp-on adalah solusi pengukuran aliran yang sangat fleksibel, akurat, dan mudah digunakan. Dengan teknologi ultrasonik, alat ini memungkinkan pengukuran aliran cairan tanpa perlu memotong atau membuka pipa, sehingga sangat cocok untuk kebutuhan pengukuran sementara atau uji coba di lapangan. Kelebihan alat ini meliputi kemudahan penggunaan, portabilitas, dan akurasi tinggi pada cairan bersih, sementara kekurangannya antara lain terbatas pada cairan yang mengandung partikel, material pipa tertentu, serta sensitivitas terhadap kondisi lingkungan.
Meskipun harganya relatif lebih tinggi, portable ultrasonic flow meter memberikan nilai tambah yang besar dalam berbagai aplikasi industri, terutama di sektor yang memerlukan pengukuran non-invasif.
Tahun 2024 membawa perkembangan yang signifikan pada portable ultrasonic flow meter, terutama tipe clamp-on, yang kini semakin canggih dan efisien. Fitur-fitur seperti konektivitas IoT, peningkatan akurasi sensor, kalibrasi otomatis, dan baterai berkapasitas tinggi membuat alat ini lebih fleksibel dan andal untuk berbagai aplikasi industri. Dengan tampilan digital yang user-friendly, kemampuan multi-channel, dan software pendukung untuk analisis data, portable ultrasonic flow meter kini menawarkan solusi yang komprehensif untuk pemantauan aliran cairan yang fleksibel dan efisien.
Inovasi ini tidak hanya memudahkan teknisi di lapangan, tetapi juga membantu perusahaan dalam melakukan pemantauan yang lebih efisien, pengelolaan energi yang lebih baik, dan analisis data yang mendalam untuk pengambilan keputusan yang lebih baik. Portable ultrasonic flow meter 2024 adalah alat yang ideal untuk memenuhi kebutuhan pengukuran aliran dalam industri modern yang mengutamakan efisiensi, fleksibilitas, dan keberlanjutan.
