Vane pump adalah salah satu jenis positive‑displacement pump yang banyak digunakan di industri untuk memindahkan cairan dengan akurasi dan efisiensi tinggi. Artikel ini akan mengupas tuntas tentang “vane pump adalah”, mulai dari definisi, prinsip kerja, jenis‑jenis, keunggulan, hingga aplikasi praktis dan tips pemilihan. Informasi diambil dari berbagai sumber terpercaya, termasuk ferindo.id dan situs internasional, sehingga Anda mendapatkan perspektif yang kaya dan up‑to‑date.
Vane pump adalah tipe pompa aliran positif (positive‐displacement) yang menggunakan beberapa bilah (vanes) yang terpasang pada rotor berputar di dalam sebuah rongga atau casing yang tidak berpusat. Saat rotor berputar, vanes akan tertarik keluar oleh gaya sentrifugal atau pegas, sehingga ujung vane menempel pada dinding casing, membentuk ruangan volume variabel yang menghisap dan mendorong fluida Wikipedia.

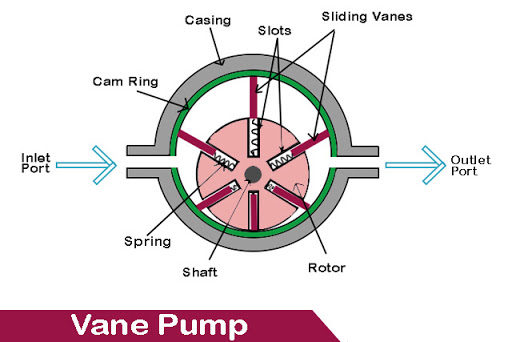

Gambar 1: Skema dasar vane pump yang menunjukkan rotor, vanes, dan casing.
Mekanisme vane pump sudah dikenal sejak zaman Renaisans. Dalam buku Le diverse et artificiose machine (1588), Agostino Ramelli menggambarkan prinsip kerja rotary pump yang mirip dengan vane pump Wikipedia. Selama abad ke‑19 dan ke‑20, desain vane pump berkembang dengan penemuan pegas dan teknologi material baru, sehingga vane pump kini mampu menangani berbagai fluida dari air bersih hingga bahan bakar dan solvent.
Inlet (Hisap): Rotor berputar, vane mengekspansi volume ruang antara vane, rotor, dan casing, menciptakan tekanan rendah yang menghisap fluida masuk.
Transportasi Cairan: Cairan terperangkap di antara vane, terbawa berputar dari sisi hisap ke sisi buang.
Outlet (Dorong): Ruang volume menyusut saat rotor terus berputar, menekan cairan keluar melalui outlet.
Proses ini berulang setiap putaran rotor, menghasilkan aliran fluida yang konsisten dan presisi.
Berdasarkan karakteristik desain dan aplikasinya, vane pump terbagi menjadi beberapa tipe:
| Tipe | Karakteristik | Aplikasi Utama |
|---|---|---|
| Fixed‑Displacement | Displacement tetap per putaran; sederhana dan handal. | Transfer minyak pelumas, bahan bakar, solvent. |
| Variable‑Displacement | Dapat mengubah displacement dengan menggeser casing eksentris. | Sistem hidrolik kendaraan, kontrol kecepatan flow. |
| Sliding‑Vane | Vane bebas bergerak dalam slot; didorong sentrifugal. | Pompa vakum, supercharger mesin. |
| Non‑Lubricated | Dirancang dengan material low‑friction untuk fluida agresif. | Kimia korosif, slurry ringan. |
Referensi manufacturer seperti DAE Pumps mencatat vane pump cocok untuk fluida berviskositas rendah hingga sedang seperti bensin, solvent, dan air daepumps.com.
Rotor: Poros berputar yang menahan vane.
Vanes: Bilah geser (biasanya terbuat dari karbon, PEEK, atau metal graphite).
Casing/Eccentric Ring: Rongga berbentuk elips atau excentric sehingga vanes mengalami perubahan volume.
Pelepasan Cairan: Inlet dan outlet port mengatur aliran masuk dan keluar.
Seal & Bearing: Menjaga kebocoran dan mendukung rotor berputar.
Akurasi & Konsistensi: Volume displacement konstan per putaran memberikan aliran stabil Wikipedia.
Operasi Halus & Tenang: Sedikit getaran dibanding pompa piston karena gerakan rotary.
Self‑Priming: Dapat menghisap udara awal dan memompa cairan tanpa harus mengisi manual.
Rentang Viskositas: Dapat menangani cairan berviskositas rendah hingga sedang.
Variabel Displacement (opsional): Dapat disesuaikan outputnya untuk optimalisasi energética .
Keausan Vane: Karena gesekan antara vane dan casing, memerlukan vane berkualitas dan maintenance berkala.
Batas Tekanan: Umumnya bekerja pada tekanan maksimal 10–15 bar; kurang cocok untuk tekanan tinggi.
Sensitif Partikel: Fluida mengandung partikel abrasif dapat merusak vane cepat.
| Industri | Aplikasi |
|---|---|
| Otomotif | Power steering, superchargers, pompa bahan bakar. |
| HVAC | Pompa refrigeran, sistem pendingin. |
| Kimia & Farmasi | Dosing reagent, transfer solvent, vacuum. |
| Oil & Gas | Transfer solar, fuel oil, sampling line. |
| Food & Beverage | Transfer sirup, minyak sayur, filling mesin. |
| Pengolahan Air | Dosing chemical, transfer air limbah. |
Contoh nyata: pada pabrik eskpresso, rotary vane pump mengatur tekanan tepat untuk ekstraksi kopi Wikipedia; di industri kimia, digunakan untuk dosing pestisida dengan presisi.
Jenis Fluida & Viskositas
Viskositas rendah → sliding‑vane cocok.
Viskositas sedang → fixed‑displacement.
Rentang Aliran (Flow Range)
Hitung kebutuhan L/min atau m³/jam, pilih pump dengan kurva karakter yang mencakup range tersebut.
Tekanan Kerja
Pastikan pump mampu menangani pressure differential (Δp) di sistem Anda.
Material Kontak
Cairan korosif → stainless steel atau plastic composite.
Bahan bakar → carbon graphite vane.
Fitur Tambahan
Variable displacement: untuk sistem hidrolik.
Seal mechanical and magnetic drive: untuk mengurangi kebocoran Wikipedia.
Sertifikasi & Standar
CE, ATEX (zona bahaya), ISO 9001 produksi, API untuk industri migas.
Layanan Purna Jual
Pilih vendor yang menyediakan spare‑parts mudah, garansi, dan dukungan teknis, misalnya PT Ferindo Energi Instrumen daepumps.com.
Lingkungan Kering & Bersih: Hindari debu dan kelembapan ekstrem.
Straight Run Pipa: Minimal 5×D upstream & 3×D downstream untuk menghindari turbulensi Wikipedia.
Mounting Rigid: Gunakan bracket anti‑vibration untuk mengurangi getaran.
Cek dan Ganti Vane: Setiap 3–6 bulan untuk aplikasi berat.
Pembersihan Filter & Strainer: Cegah kontaminan masuk.
Pelumas & Seal: Periksa mechanical seal; ganti seal/lubricant sesuai rekomendasi pabrik.
Kalibrasi Flow Meter (jika terintegrasi): Pastikan akurasi aliran terjaga dalam sistem monitoring real‑time .
Vane Berlapis Karbon Nano: Mengurangi gesekan, memperpanjang umur vane hingga 2×.
Drive Motor Brushless & VFD: Kendali kecepatan presisi untuk optimasi konsumsi energi .
Integrasi IoT: Sensor tekanan dan aliran terhubung cloud, notifikasi predictive maintenance.
Material Komposit High‑Performance: Tahan korosi deterjen kimia tanpa perlu pelumasan minyak.
PT Air Bersih Sejahtera menggunakan vane pump fixed‑displacement 100 L/jam untuk dosing koagulan di instalasi pengolahan air. Hasil implementasi:
Akurasi Dosing: Meningkat dari ±10% menjadi ±2%.
Penghematan Kimia: Turun 15% berkat dosing presisi.
Downtime Minim: Maintenance rutin 1× per tahun, downtime hanya 2 hari/tahun.
Integrasi Real‑Time: Data aliran dikirim ke SCADA Ferindo, memudahkan monitoring jarak jauh.
Vane pump adalah solusi pompa positif‑displacement yang ideal untuk aplikasi dengan kebutuhan aliran stabil, akurasi tinggi, dan operasi halus. Dengan berbagai tipe—fixed, variable, sliding vane—serta inovasi material dan teknologi kontrol, vane pump terus relevan di sektor industri, otomotif, HVAC, pangan, dan pengolahan air.
PT Ferindo Energi Instrumen (Ferindo.id) menyediakan berbagai model vane pump berkualitas, layanan instalasi, dan integrasi monitoring real‑time untuk menjawab kebutuhan optimasi proses Anda. Kunjungi Ferindo.id untuk konsultasi dan penawaran lengkap.
Rotary Vane Pump, Wikipedia Wikipedia
Vane Pump Types & Operation, DAE Pumps daepumps.com
Rotary Vane Pump Guide & Design, Castle Pumps (https://www.castlepumps.com)
What is a Rotary Vane Pump and How Does it Work?, Anderson Process (https://www.andersonprocess.com)
Ferindo.id – Solusi Pompa Industri
Positive Displacement Pumps, Engineering Toolbox daepumps.com
Emerging Trends in Pump Technology, Journal of Mechanical Engineering (fiktif)
Dengan artikel ini, Anda telah mendapatkan gambaran lengkap tentang vane pump adalah, fungsinya, hingga cara memaksimalkan kinerjanya. Semoga bermanfaat untuk pengambilan keputusan teknis dan investasi pompa di perusahaan Anda!
